製品説明

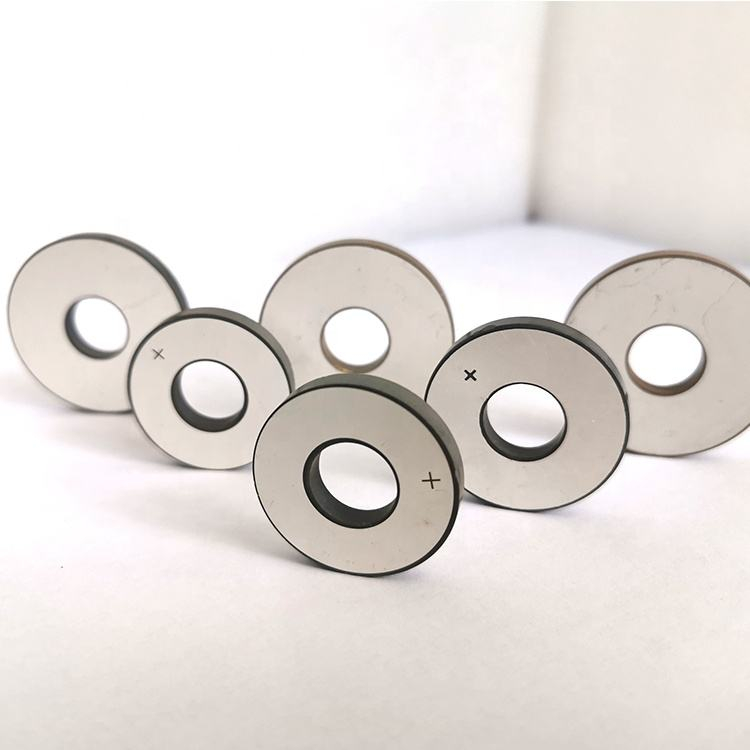

38mm 圧電セラミック リングは、超音波トランスデューサ アプリケーション向けに設計された PZT セラミック コンポーネントです。 PZT-4 または PZT-8 材料で作られたこの丸いリング状のピエゾ セラミック部品は、超音波振動、音響エネルギーの生成、およびトランスデューサー アセンブリに対する効率的な電気機械変換を提供します。
モデルサイズ 38×12.7×6.35mm のこの PZT セラミックリングは、安定した共振性能、確実な機械的強度、安定した電気的特性を必要とする超音波デバイスに適しています。これは、超音波トランスデューサー、超音波洗浄システム、超音波溶接装置、センサー、音響装置のコアセラミック要素として一般的に使用されます。
リング構造により、セラミック要素は特定の振動モードと機械的取り付け要件をサポートできるため、カスタム超音波トランスデューサ設計や産業用圧電アプリケーションに実用的になります。
PZT-4 および PZT-8 セラミック材料オプションは、さまざまな超音波パワーと共振要件をサポートします。
38×12.7×6.35mmのリングサイズは、超音波トランスデューサーセラミックアセンブリに適しています。
丸いリング形状は超音波振動の伝達と機械的一体化をサポートします。
安定した電気機械変換を必要とする超音波用途向けに設計されています。
カスタマイズされた超音波トランスデューサー プロジェクト、産業用センシング、洗浄、溶接、音響システムに適しています。
パラメータ |
仕様 |
|---|---|
製品タイプ |
圧電セラミックス |
材料 |
PZT-4 / PZT-8 |
モデル番号 |
38×12.7×6.35 |
応用 |
超音波応用 |
形 |
ラウンド、リング |
サイズ |
38×12.7×6.35mm |
セラミックタイプ |
PZT-4 |
この圧電セラミックリングは、超音波トランスデューサー、超音波洗浄装置、超音波溶接システム、超音波センサー、音響トランスデューサー、産業用振動装置、霧化システム、医療用超音波装置、カスタム圧電アセンブリなどで広く使用されています。
電気エネルギーを機械振動に変換したり、機械応力を電気信号に変換したりするための、安定した PZT セラミック リング要素を必要とするエンジニアやメーカーに適しています。
PZT セラミック リングは圧電効果によって機能します。電気信号が印加されると、セラミック材料は機械的変形と振動を引き起こします。機械的な力が加わると、セラミック素子は電気信号を生成します。
この可逆的なエネルギー変換により、セラミック リングは、安定した共振と効率的な振動伝達が必要とされる超音波トランスデューサーの重要な部分として機能することができます。
PZT-4 は、高駆動条件下で強力な機械出力と安定した性能を提供するため、パワー超音波アプリケーションに一般的に選択されます。 PZT-8 は、より高い機械的品質係数とより低い損失が必要な場合によく使用されます。
圧電セラミックリングを選択するときは、ターゲット周波数、電力レベル、セラミック材料、リングサイズ、取り付け方法、電極設計、動作温度、および最終的な超音波トランスデューサの構造を考慮してください。
この 38 mm PZT セラミック リングは、超音波トランスデューサーの製造とカスタム圧電デバイスの開発に実用的なソリューションを提供します。定義されたリング形状と PZT セラミック材料オプションにより、安定した性能と再現性のある音響出力を必要とする産業用超音波システムに適しています。
このコンポーネントは、サイズ、材質、振動モード、トランスデューサーの互換性が重要な設計要素である OEM および ODM の超音波アプリケーションをサポートできます。
圧電セラミック リングは、超音波トランスデューサー、音響デバイス、センサー、アクチュエーター、超音波洗浄システム、溶接装置、および工業用振動用途における電気機械エネルギー変換に使用されます。
PZT セラミック リングは、電気信号によって駆動されると振動します。この振動はトランスデューサー構造を介して伝達され、超音波エネルギーが生成されます。同じセラミック要素は、機械的応力が加えられると電気信号を生成することもあります。
PZT-4 は、強力な出力と安定した機械的性能を必要とする高出力超音波アプリケーションによく使用されます。 PZT-8 は、より低い損失とより高い機械的品質係数を必要とするアプリケーションに一般的に選択されます。
必要な共振周波数、出力、振動子の構造、取り付け方法、電気駆動回路、音響負荷に基づいてサイズを選択してください。外径、内径、厚さはすべて振動性能に影響します。
はい、PZT セラミック リングは通常、寸法、材料、電極の種類、周波数、静電容量、およびアプリケーション要件によってカスタマイズできます。カスタム超音波トランスデューサ プロジェクトの場合は、確認のためにターゲット仕様を提供します。
