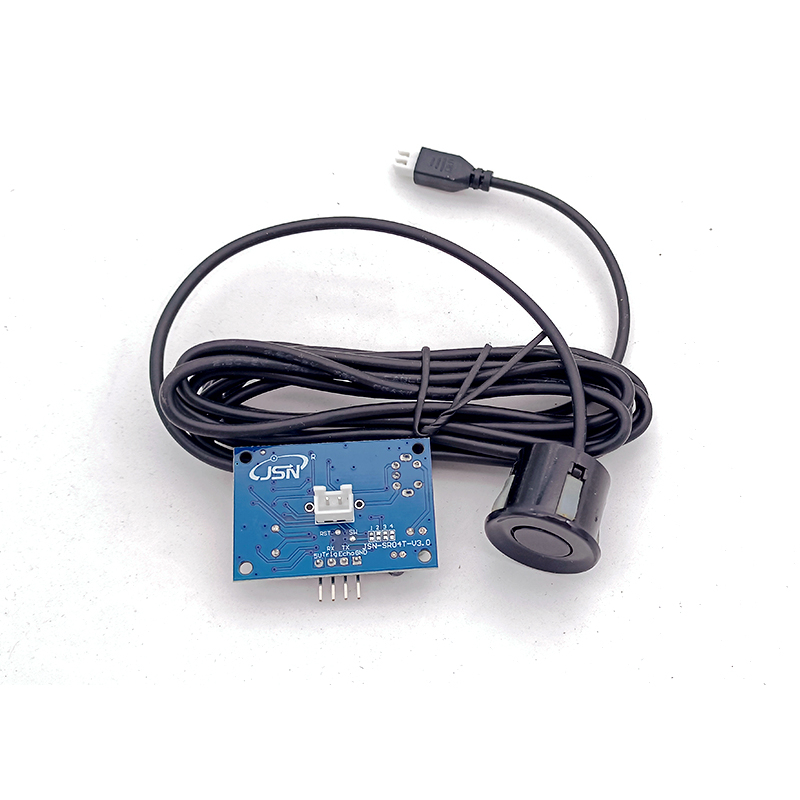

JSN-SR04T-V3.0
JSN-SR04T-V3.0
41*29*12mm
Typ wodoodporny
≤75°
40 ± 1,0 kHz
Nadajnikℜodbiornik
Dostępność: | |
---|---|
Specyfikacja
Wyjście szerokości impulsu | Wyjście szeregowe | |
Napięcie robocze | Napięcie stałe 3,0 ~ 5,5 V | |
Prąd roboczy | Maks. 8mA | |
Częstotliwość pracy | 40 kHz | |
Najdłuższy zasięg | 600cm | |
Najkrótszy zasięg | 21cm | |
Dokładność dalekiego zasięgu | ± 1cm | |
Pomiar kąta | 75 ° | |
Wprowadź sygnał wyzwalający | 1. 1 impuls 0uS TTL 2. Polecenie wysłania portu szeregowego 0X55 | |
Wyjściowy sygnał echa | Sygnał poziomu szerokości impulsu wyjściowego lub TTL | |
Łączyć | 3-5,5 V (moc dodatnia) Tryb okablowania Trig (koniec sterowania) RX Echo (zacisk wyjściowy) TX GND (moc ujemna) | |
Rozmiar | L41*W29*H12 mm | |
Napięcie robocze | -20° C - +70 ° C | |
Kolor | Płytka PCB jest niebieska | |
Długość kabla | Zwykle 1 metr, można dostosować |
Rysunek wyglądu
