Ekzistojnë dy lloje të zakonshme të sinjalizuesve elektronikë: sinjalizues magnetik dhe piezo buzzers . Të dyja përdoren për të gjeneruar tinguj alarmi, tone konfirmimi, alarme dhe sinjale paralajmëruese, por struktura e tyre e brendshme, mënyra e drejtimit, diapazoni i tensionit, konsumi aktual dhe performanca e zërit janë të ndryshme.
Një sinjalizues magnetik përdor një spirale, fushë magnetike dhe diafragmë vibruese për të prodhuar zë. Një sinjalizues piezo përdor një element qeramik piezoelektrik që ndryshon formën kur aplikohet tension, duke shkaktuar dridhje dhe dalje të zërit. Kuptimi i këtyre dallimeve i ndihmon inxhinierët të zgjedhin sinjalizuesin e duhur për kufijtë e tensionit, kërkesat e presionit të zërit, hapësirën e PCB-së dhe konsumin e energjisë.

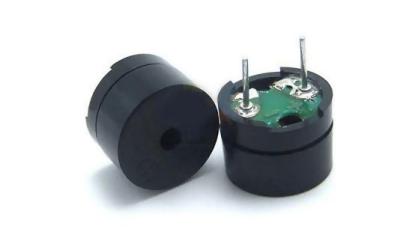

Një sinjalizues magnetik është një komponent i zërit elektromagnetik. Brenda sinjalizuesit, një spirale gjeneron një fushë magnetike kur rryma rrjedh nëpër të. Fusha magnetike tërheq një diafragmë fleksibël metalike dhe diafragma vibron me shpejtësi për të prodhuar zë.
Zëritësit magnetikë përdoren zakonisht në qarqet me tension të ulët, të tilla si aplikacionet 1.5V, 3V, 5V ose 12V. Ato janë të përshtatshme për pajisje me bateri, alarme sigurie, zile derë, kohëmatës dhe pajisje elektronike që kanë nevojë për një tregues kompakt zanor.
Krahasuar me sinjalizuesit piezo, sinjalizuesit magnetikë zakonisht kërkojnë tension më të ulët të funksionimit, por rrymë më të lartë. Kjo i bën ato të dobishme kur voltazhi i qarkut është i kufizuar, por dizajni i fuqisë duhet të lejojë rrymë të mjaftueshme për dalje të qëndrueshme të zërit.
Struktura kryesore e një sinjalizuesi magnetik përfshin një spirale, magnet të përhershëm, qark magnetik, strehim dhe diafragmë vibruese. Kur një sinjal lëkundës kalon përmes spirales, fusha magnetike ndryshon në mënyrë të përsëritur. Kjo bën që diafragma të lëvizë përpara dhe prapa me shpejtësi të lartë, duke krijuar një ton të dëgjueshëm.
Në shumë modele sinjalizuese magnetike, mbyllja dhe zgavra rezonante ndikojnë gjithashtu në nivelin e presionit të zërit. Rritja e tensionit të duhur të drejtimit brenda intervalit të vlerësuar mund të përmirësojë daljen e zërit, por tejkalimi i specifikimeve mund të zvogëlojë besueshmërinë ose të dëmtojë sinjalizimin.
Një sinjalizues piezo bazohet në një element qeramik piezoelektrik të lidhur në një pllakë metalike. Kur aplikohet tension, elementi piezo përkulet ose dridhet. Ky dridhje mekanike prodhon zë përmes diafragmës dhe zgavrës akustike.
Piezo sinjalizuesit zgjidhen shpesh kur kërkohet konsum i ulët i rrymës, presion i lartë i zërit, madhësia e hollë ose prodhimi i zërit me frekuencë të lartë. Ato përdoren gjerësisht në pajisjet shtëpiake, pajisjet mjekësore, njehsorët, panelet e kontrollit, lodrat elektronike, alarmet dhe pajisjet industriale.
Piezo sinjalizuesit në përgjithësi funksionojnë me tension më të lartë dhe rrymë më të ulët se sinjalizuesit magnetikë. Kjo i bën ato efikase për aplikacionet ku konsumi aktual duhet të minimizohet.
| Artikulli | Magnetic Buzzer | Piezo Buzzer |
|---|---|---|
| Parimi i punës | Bobina elektromagnetike drejton një diafragmë | Elementi piezoelektrik qeramik vibron |
| Tension tipik | Tension i ulët, zakonisht 1.5 V deri në 12 V | Shpesh tension më i lartë, në varësi të dizajnit |
| Konsumi aktual | Rryma më e lartë | Rryma më e ulët |
| Presioni i zërit | Dalje e mirë e zërit në dizajne kompakte me tension të ulët | Shpesh SPL më e lartë me qarkun e duhur të drejtimit |
| Madhësia dhe struktura | Bobina dhe struktura magnetike | Struktura e hollë e diafragmës qeramike dhe metalike |
| Më e mira për | Alarme me tension të ulët, zile dere, kohëmatës, pajisje elektronike portative | Alarme me fuqi të ulët, pajisje, matësa, pajisje mjekësore dhe industriale |
Kur zgjidhni një sinjalizues, së pari konfirmoni kërkesat elektrike dhe mekanike të pajisjes. Parametrat e rëndësishëm përfshijnë tensionin e vlerësuar, tensionin e funksionimit, konsumin aktual, frekuencën, nivelin e presionit të zërit, metodën e montimit, madhësinë dhe dizajnin e zgavrës rezonante.
Zgjidhni një sinjalizues magnetik kur produkti përdor një furnizim me energji elektrike me tension të ulët dhe mund të sigurojë rrymë të mjaftueshme. Zgjidhni një sinjalizues piezo kur konsumi i ulët i rrymës, presioni më i lartë i zërit, struktura më e hollë ose një dizajn më i gjerë tensioni është më i rëndësishëm.
Për sinjalizuesit aktivë, qarku i brendshëm i makinës është përfshirë tashmë, kështu që sinjalizuesi mund të tingëllojë kur aplikohet tensioni i vlerësuar DC. Për sinjalizuesit ose transduktorët pasivë, kërkohet një sinjal i jashtëm lëkundës dhe frekuenca duhet të përputhet me frekuencën rezonante të sinjalizuesit për performancë më të mirë të zërit.
Zëdhënëse magnetike dhe piezo përdoren gjerësisht në produktet elektronike që kanë nevojë për njoftim të qartë të zërit. Aplikacionet tipike përfshijnë pajisjet shtëpiake, sistemet e kontrollit të aksesit, alarmet e sigurisë, pajisjet mjekësore, sistemet e parkimit, njehsorët, pajisjet e komunikimit, panelet e kontrollit industrial dhe pajisjet elektronike të konsumit.
Siruajtësit magnetikë dhe piezo sinjalizuesit ofrojnë sinjale zanore të besueshme, por ato janë të optimizuara për kushte të ndryshme qarku. Zëritësit magnetikë janë një zgjedhje e fortë për aplikimet me tension të ulët, ndërsa sinjalizuesit piezo shpesh preferohen për konsum të ulët të rrymës dhe dalje më të lartë të presionit të zërit.
Zgjedhja më e mirë varet nga voltazhi, rryma, SPL, frekuenca, madhësia, mënyra e montimit dhe efekti i kërkuar i zërit. Nëse po dizajnoni një produkt të ri, rishikimi i fletës së të dhënave të sinjalizuesit dhe testimi i mostrave në mbylljen përfundimtare mund të ndihmojë në sigurimin e performancës së qëndrueshme të zërit.
Një sinjalizues magnetik prodhon zë përmes lëvizjes elektromagnetike. Rryma kalon nëpër një spirale, duke krijuar një fushë magnetike të ndryshueshme që lëviz me shpejtësi një diafragmë metalike dhe gjeneron një ton të dëgjueshëm.
Një sinjalizues piezo përdor një element qeramik piezoelektrik. Kur aplikohet tension, elementi qeramik deformohet dhe dridhet, duke bërë që diafragma të krijojë zë.
Zgjidhni bazuar në tensionin, rrymën, nivelin e presionit të zërit, frekuencën, madhësinë dhe metodën e drejtimit. Zëritësit magnetikë janë të përshtatshëm për qarqet me tension të ulët, ndërsa sinjalizuesit piezo janë shpesh më të mirë për modelet me rrymë të ulët dhe me SPL të lartë.
Një sinjalizues aktiv ka një qark drejtimi të integruar dhe mund të tingëllojë me tension DC. Një sinjalizues ose transduktor pasiv ka nevojë për një sinjal të jashtëm lëkundës për të gjeneruar tingull.
Përdorni tensionin e saktë të vlerësuar, përputhni frekuencën e drejtimit me frekuencën rezonante dhe provoni sinjalizuesin në mbylljen e produktit përfundimtar. Zgavra akustike dhe pozicioni i montimit mund të ndikojnë fuqishëm në presionin e zërit.
