MSO-TP1Z1040DH3.6T
Сядзібы
10*10*3,6 mm
40±1,0K HZ
160Vp-p
70°±15°（-6 dB ）
≥110 dB
0-1200см
-20～+80℃
Спецыфікацыя

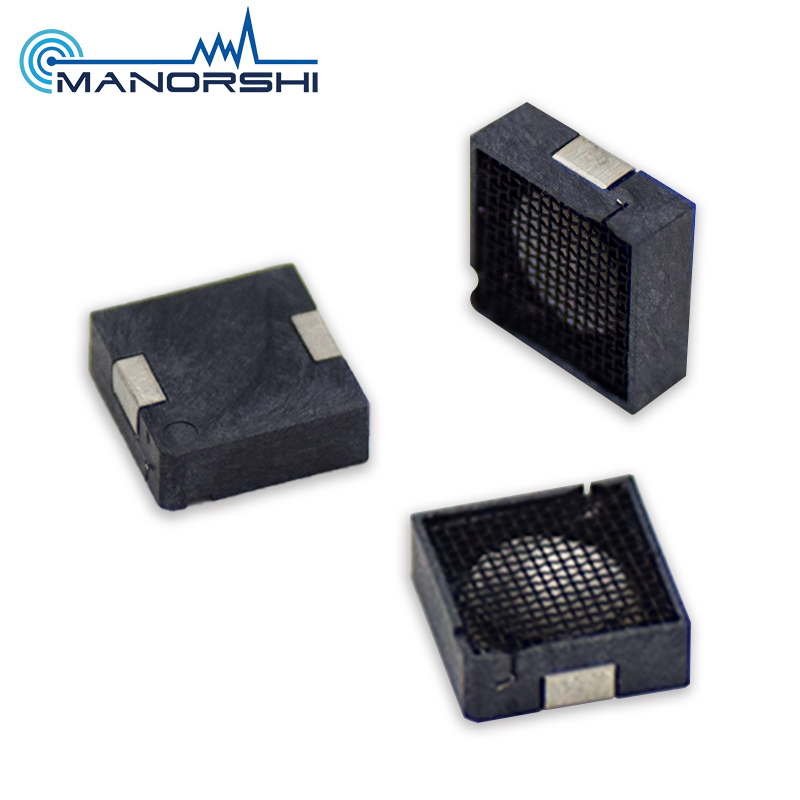

10×10 mm High адчувальнасць SMD-ультрагукавы пераўтваральнік - гэта кампактны ультрагукавой прыбор 40 kHz перадатчык , прызначаны для вымярэння адлегласці, выяўлення перашкод і прыкладанняў разумнага зандзіравання. Ён шырока выкарыстоўваецца ў ультрагукавых сістэмах дальнасці, робататэхніцы, датчыках паркоўкі, прыладах IoT і прамысловай аўтаматызацыі.
З высокай выхадной акустычнай магутнасцю і стабільнай прадукцыйнасцю, гэта SMD ультрагукавы пераўтваральнік забяспечвае надзейную перадачу сігналу для сістэм дакладных вымярэнняў, якія патрабуюць мініяцюрных кампанентаў і кампанентаў для павярхоўнага мантажу.
• Кампактны пакет 10×10 mm SMD для інтэграцыі PCB
• Цэнтральная частата 40 kHz аптымізаваная для вызначэння адлегласці
• Высокі ўзровень гукавога ціску ≥110 dB для моцнага выхаднога сігналу
• Стабільная ёмістасць і стабільныя акустычныя характарыстыкі
• Шырокі вугал накіраванасці, прыдатны для вызначэння ахопу
• Ідэальна падыходзіць для ультрагуку сістэмы дальнамернасці і выяўлення перашкод
Гэты ультрагукавы пераўтваральнік выкарыстоўваецца толькі mm у разумных робатах, сістэмах пазбягання перашкод, датчыках дапамогі пры паркоўцы, вызначэнні ўзроўню вадкасці, датчыку набліжэння, прыладах разумнага дома і рашэннях для вымярэння на аснове IoT. Ён падыходзіць як для бытавой электронікі, так і для прамысловых датчыкаў.
Датчык выпраменьвае ультрагукавыя хвалі 40 kHz , калі кіруецца электрычным сігналам. Гэтыя хвалі адлюстроўваюцца ад аб'ектаў і вяртаюцца да прыёмнік , дазваляючы вымяраць адлегласць на аснове разліку часу палёту. Яго стабільная частотная характарыстыка забяспечвае дакладныя і паўтаральныя вынікі выяўлення.
| Выкарыстоўваючы метад | перадатчык |
| Цэнтральная частата | 40±1,0 KHz |
| узровень гукавога ціску | ≥110 dB |
| электрычная ёмістасць | 2200±25% pF пры 1 KHz |
| накіраванасць | 70°±15° (-6 dB ) |
| Максімальнае ўваходнае напружанне | 160 Вп-п |
| Далёкасць выяўлення | 0–1200 см |
| Матэрыял корпуса | Пластыкавыя |
| Працоўная тэмпература | -20℃ да +80℃ |
SMD ультрагукавы пераўтваральнік прызначаны для непасрэднага мантажу PCB . Ён павінен быць інтэграваны ў схемы ультрагукавога драйвера з належным узгадненнем імпедансу для забеспячэння аптымальнага акустычнага выхаду. Неабходна выконваць асцярожнасць, каб пазбегнуць механічнага ўздзеяння і няправільных умоў паяння падчас зборкі аплаўкай.
Для лепшай прадукцыйнасці пераканайцеся ў правільным выраўноўванні і інтэрвале ў канчатковай канструкцыі корпуса, каб мінімізаваць перашкоды сігналу і акустычнае згасанне.
Ён у асноўным выкарыстоўваецца для вымярэння адлегласці, выяўлення перашкод і зандзіравання набліжэння ў робататэхніцы, аўтамабільных сістэмах і разумных прыладах.
Гэтая мадэль распрацавана ў асноўным як перадатчык , але яна часта спалучаецца з адпаведнай прыёмнік для поўных ультрагукавых сістэм зандзіравання.
Так, ён распрацаваны ў пакеце SMD для лёгкай інтэграцыі ў электронныя зборкі на аснове PCB .
На дакладнасць могуць уплываць тэмпература, турбулентнасць паветра, матэрыял паверхні аб'екта і якасць схемы.
Ён шырока выкарыстоўваецца ў разумных робатах, датчыках паркоўкі, сістэмах узроўню вадкасці і праграмах для вымярэння адлегласці IoT.
