MSO-TP1Z1040DH3.6T
Manorshi
10*10*3,6 mm
40 ± 1,0 kHz
160Vp-p
70°±15°（-6dB）
≥110 dB
0-1200cm
-20~+80℃
Spezifikation

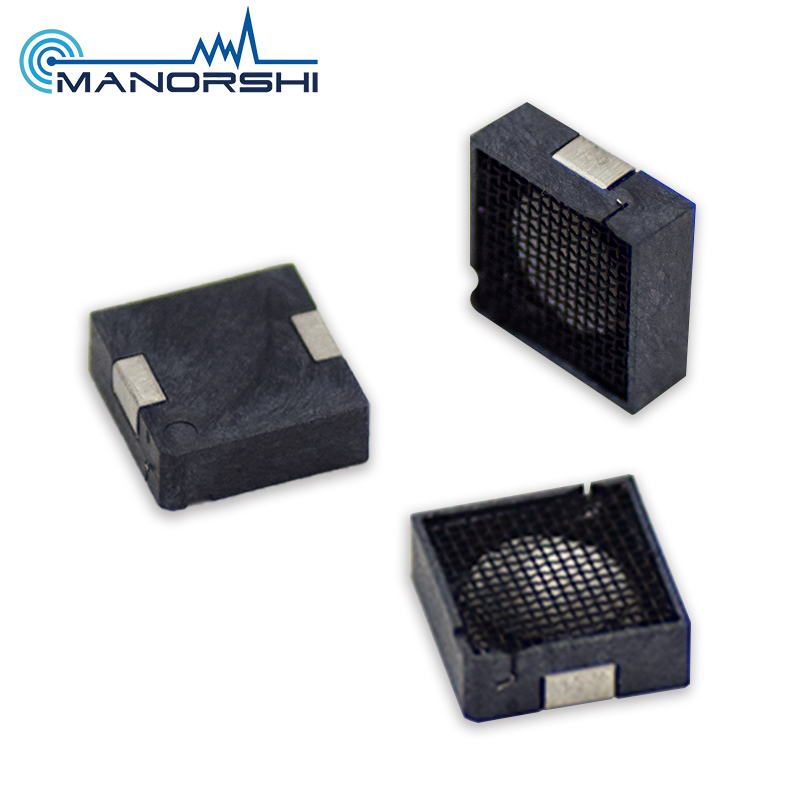

Der 10×10 mm große SMD-Ultraschallwandler mit hoher Empfindlichkeit ist ein kompakter 40-kHz-Ultraschallsender, der für Abstandsmessung, Hinderniserkennung und intelligente Sensoranwendungen entwickelt wurde. Es wird häufig in Ultraschall-Entfernungsmesssystemen, Robotik, Parksensoren, IoT-Geräten und industrieller Automatisierung eingesetzt.
Mit hoher akustischer Ausgangsleistung und stabiler Leistung liefert dieser SMD-Ultraschallwandler eine zuverlässige Signalübertragung für Präzisionsmesssysteme, die miniaturisierte und oberflächenmontierte Komponenten erfordern.
• Kompaktes 10×10-mm-SMD-Gehäuse für die Leiterplattenintegration
• 40-kHz-Mittenfrequenz optimiert für Entfernungsmessung
• Hoher Schalldruckpegel ≥110 dB für starke Signalausgabe
• Stabile Kapazität und konsistente akustische Leistung
• Großer Richtwinkel geeignet für die Erfassungsabdeckung
• Ideal für Ultraschall-Entfernungs- und Hinderniserkennungssysteme
Dieser Ultraschallwandler wird häufig in intelligenten Robotern, Hindernisvermeidungssystemen, Parkassistenzsensoren, Flüssigkeitsstanderkennung, Näherungssensoren, Smart-Home-Geräten und IoT-basierten Messlösungen eingesetzt. Es eignet sich sowohl für Unterhaltungselektronik als auch für industrielle Sensorumgebungen.
Der Wandler sendet Ultraschallwellen mit 40 kHz aus, wenn er von einem elektrischen Signal angetrieben wird. Diese Wellen werden von Objekten reflektiert und kehren zum Empfänger zurück, wodurch eine Entfernungsmessung auf der Grundlage einer Flugzeitberechnung ermöglicht wird. Sein stabiler Frequenzgang gewährleistet genaue und wiederholbare Erkennungsergebnisse.
| Methode anwenden | Sender |
| Mittenfrequenz | 40 ± 1,0 kHz |
| Schalldruckpegel | ≥110 dB |
| Kapazität | 2200 ± 25 % pF bei 1 kHz |
| Richtwirkung | 70°±15° (-6dB) |
| Maximale Eingangsspannung | 160 Vp-p |
| Erkennbarer Bereich | 0–1200 cm |
| Gehäusematerial | Plastik |
| Betriebstemperatur | -20℃ bis +80℃ |
Der SMD-Ultraschallwandler ist für die direkte Leiterplattenmontage konzipiert. Es sollte in Ultraschalltreiberschaltungen mit geeigneter Impedanzanpassung integriert werden, um eine optimale akustische Ausgabe zu gewährleisten. Bei der Reflow-Montage ist darauf zu achten, dass mechanische Belastungen und ungeeignete Lötbedingungen vermieden werden.
Um eine optimale Leistung zu erzielen, achten Sie beim endgültigen Gehäusedesign auf die richtige Ausrichtung und den richtigen Abstand, um Signalinterferenzen und akustische Dämpfung zu minimieren.
Es wird hauptsächlich zur Abstandsmessung, Hinderniserkennung und Näherungserkennung in der Robotik, Automobilsystemen und intelligenten Geräten verwendet.
Dieses Modell ist in erster Linie als Sender konzipiert, wird jedoch häufig mit einem passenden Empfänger für komplette Ultraschall-Sensorsysteme kombiniert.
Ja, es ist in einem SMD-Gehäuse für die einfache Integration in elektronische Baugruppen auf Leiterplattenbasis konzipiert.
Die Genauigkeit kann durch Temperatur, Luftturbulenzen, Material der Objektoberfläche und Qualität des Schaltkreisdesigns beeinflusst werden.
Es wird häufig in intelligenten Robotern, Parksensoren, Flüssigkeitsstandsystemen und IoT-Abstandsmessanwendungen eingesetzt.
