MSWM-M02-V2.0
Манорши
Бөлінген су өткізбейтін зонд、Су өткізбейтін қоршау
3,3-5 В
3,3-5 В
| Қол жетімділік: | |
|---|---|
Өнім сипаттамасы

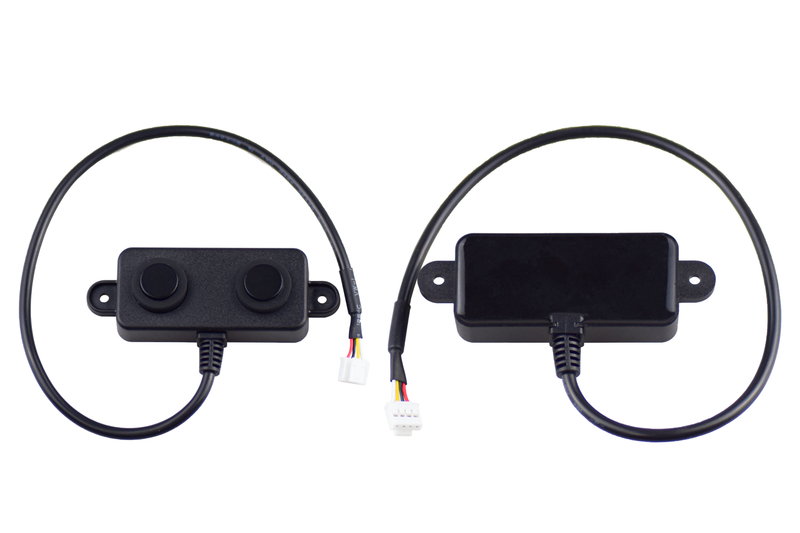

MSWM-M02-V2.0 Шағын соқыр аймақ IP67 Су өткізбейтін арақашықтық ультрадыбыстық датчик модулі қысқа соқыр аймақ қашықтықты өлшеуге, су өткізбейтін диапазонға, нысанды анықтауға, сұйықтық деңгейін анықтауға және сыртқы зондалау қолданбаларына арналған. Бөлінген су өткізбейтін зондпен және су өткізбейтін қоршаумен ол ылғалға төзімділік пен тұрақты ультрадыбыстық өлшеуді қажет ететін орталарға жарамды.
Бұл ультрадыбыстық қашықтық сенсоры модулі PWM импульстік шығысын, UART басқарылатын шығысын, HART автоматты шығысын, қосқыш шығысын және RS485 шығысын қоса, бірнеше шығыс опцияларын қолдайды. 3 см соқыр аймақ және 3–450 см ұшақ нысанының ауқымды мүмкіндігі оны ықшам анықтау жүйелеріне, автоматтандыру құрылғыларына, смарт жабдықтарға, тұрақ жүйелеріне, роботтарға, су деңгейін бақылауға және өнеркәсіптік басқару қолданбаларына қолайлы етеді.
Төмен жұмыс тогы, қосымша температура компенсациясы және әртүрлі co mm унификация интерфейстері бар бұл су өткізбейтін ультрадыбыстық датчик модулі OEM және ODM қашықтықты өлшеу жобалары үшін икемді интеграцияны қамтамасыз етеді.
IP67 ылғалды немесе сыртқы ортада сенімді пайдалану үшін бөлінген су өткізбейтін зонд және су өткізбейтін корпусы бар су өткізбейтін дизайн.
Кішкентай 3 см соқыр аймақ стандартты ультрадыбыстық модульдер жақсы жұмыс істемеуі мүмкін жақын қашықтықтан анықтауды қолдайды.
3–450 см жазық нысан диапазоны автоматтандыру және сезу жүйелері үшін орташа қашықтықты өлшеуді қолдайды.
PWM, UART, HART автоматты шығысы, қосқыш шығысы және RS485 шығысын қоса алғанда, бірнеше шығыс нұсқалары бар.
Төмен орташа жұмыс тогы энергияны үнемдейтін кірістірілген және батареямен жұмыс істейтін қолданбаларды қолдауға көмектеседі.
Өлшеу тұрақтылығын жақсарту үшін UART, HART автоматты шығысы, коммутатор шығысы және RS485 нұсқаларында температура өтемі қолжетімді.
| Параметр | PWM импульстік шығысы | UART бақыланатын шығысы | HART автоматты шығысының | қосқышы шығысы | RS485 шығыс | бөлігі |
|---|---|---|---|---|---|---|
| Жұмыс кернеуі | 3.3–5 | 3.3–5 | 3.3–5 | 3.3–5 | 5–24 | V(DC) |
| Күту режиміндегі ток | ≤5 | ≤5 | - | - | - | мкА |
| Орташа жұмыс тогы | ≤8 | ≤8 | ≤8 | ≤8 | ≤15 | mA |
| Ең жоғары ток | ≤40 | ≤40 | ≤40 | ≤40 | ≤75 | mA |
| Соқыр аймақтың қашықтығы | 3 | 3 | 3 | 3 | 3 | см |
| Жазықтық нысан диапазоны | 3–450 | 3–450 | 3–450 | 3–450 | 3–450 | см |
| Жұмыс циклі | Бақыланады | Бақыланады | 100 | 100 | Бақыланады | Ханым |
| Бөлме температурасындағы өлшеу дәлдігі | ±(1+S×0,5%) | ±(1+S×0,5%) | ±(1+S×0,5%) | ±(1+S×0,5%) | ±(1+S×0,5%) | см |
| Температуралық компенсация | Өтемақы жоқ | Өтемақы | Өтемақы | Өтемақы | Өтемақы | - |
PWM импульстік шығыс нұсқасы импульс енін микроконтроллер оқи алатын қарапайым қашықтықты өлшеу жүйелеріне жарамды.
UART басқарылатын шығыс нұсқасы сериялық co mm унификациясын және температураны өтеуді қажет ететін ендірілген жүйелер үшін жарамды.
HART автоматты шығысы және қосқыш шығыс нұсқалары автоматты өлшеу циклдерін немесе шекті анықтауды қажет ететін қолданбаларға жарамды.
RS485 шығыс нұсқасы 5–24 В тұрақты ток жұмысына қолдау көрсетеді және өнеркәсіптік ко mm біріктіру, ұзағырақ сым қашықтығы және көп құрылғыны бақылау жүйелері үшін жарамды.
Бұл су өткізбейтін ультрадыбыстық датчик модулі қашықтықты өлшеуге, кедергілерді анықтауға, су деңгейін анықтауға, резервуарлар деңгейін бақылауға, тұраққа көмек көрсетуге, роботтарды реттеуге, смарт қоқыс жәшіктеріне, өнеркәсіптік автоматикаға, кіруді басқару құрылғыларына, сыртқы жабдыққа және IoT сенсорлық жүйелеріне жарамды.
Ол сондай-ақ су өткізбейтін конструкциясы және бірнеше интерфейс опциялары бар шағын соқыр аймақты ультрадыбыстық модульді қажет ететін өнімді әзірлеу жобалары үшін қолайлы.
Ультрадыбыстық диапазон модулі ультрадыбыстық импульстарды беру және нысанадан шағылысқан жаңғырықты қабылдау арқылы қашықтықты өлшейді. Жүйе жіберу мен жаңғырық қабылдау арасындағы уақыт айырмашылығына сәйкес қашықтықты есептейді.
Дыбыс жылдамдығы температураға қарай өзгеретіндіктен, температура компенсациясы бар нұсқалар өзгермелі ортада өлшеу тұрақтылығын жақсартуға көмектеседі.
Су өткізбейтін зондты мақсатты бетке қаратып орнатыңыз және ультрадыбыстық жолды таза ұстаңыз. Зондты бүйірлік қабырғаларға, өткір жиектерге, күшті ауа ағынына, көбікке немесе ультрадыбыстық жаңғырықты шашыратуы мүмкін тегіс емес беттерге тым жақын қоймаңыз.
Сұйықтық деңгейін немесе су деңгейін өлшеу үшін зондты өлшенген беттің үстіне тігінен орнатыңыз және мақсатты аймақты мүмкіндігінше тұрақты ұстаңыз. Турбуленттілік, бу, көбік және бұрыштық беттер эхо сапасына әсер етуі мүмкін.
Басқару жүйесіне, сым қашықтығына, қуат көзіне, co mm біріктіру протоколына, өлшеу цикліне және температураны өтеу талабына сәйкес дұрыс шығыс нұсқасын таңдаңыз.
MSWM-M02-V2.0 сенсор модулі шағын 3 см соқыр аймақты, IP67 су өткізбейтін конструкцияны, 3–450 см диапазон мүмкіндігін, аз ток тұтынуын және бірнеше шығыс опцияларын біріктіреді. Ол ылғалды, сыртқы немесе өндірістік орталар үшін ықшам және сенімді ауқымды модульді қажет ететін инженерлер үшін қолайлы.
Оның PWM, UART, HART автоматты шығысы, қосқыш шығысы және RS485 нұсқалары өндірушілерге әртүрлі ендірілген жүйелер, автоматтандыру құрылғылары және бақылау платформалары үшін ең қолайлы интерфейсті таңдауға көмектеседі.
Соқыр аймақтың қашықтығы 3 см. Осы диапазоннан жақынырақ нысандар сенімді түрде өлшенбеуі мүмкін, сондықтан сенсорды нысанадан жеткілікті қашықтықпен орнату керек.
Ұшақ нысанының диапазоны қолайлы өлшеу жағдайында 3–450 см. Нақты өнімділік мақсатты пішінге, беттің бұрышына, қоршаған ортаға және орнату құрылымына байланысты өзгеруі мүмкін.
Модуль PWM импульстік шығысын, UART басқарылатын шығысын, HART автоматты шығысын, ауыстырып қосқыш шығысын және әртүрлі басқару және ко mm біріктіру талаптары үшін RS485 шығыс нұсқаларын қолдайды.
Қарапайым микроконтроллер қашықтығын оқу үшін PWM, температура өтемі бар сериялық co mm унификациясы үшін UART және ұзын кабель қашықтығында күштірек ко mm біріктіруді қажет ететін өнеркәсіптік жүйелер үшін RS485 таңдаңыз.
Иә. Өнім IP67 су өткізбейтін конструкциямен, бөлінген су өткізбейтін зондпен және су өткізбейтін қоршаумен жасалған, бұл оны ылғалды орталарға және көптеген сыртқы зондтау қолданбаларына қолайлы етеді.
Дәлдікке температура, нысана бетінің бұрышы, нысан материалы, ауа ағыны, ылғалдылық, көбік, турбуленттілік, орнату орны және қоршаған құрылымдардың эхо кедергісі әсер етуі мүмкін.
