পণ্য বিবরণ

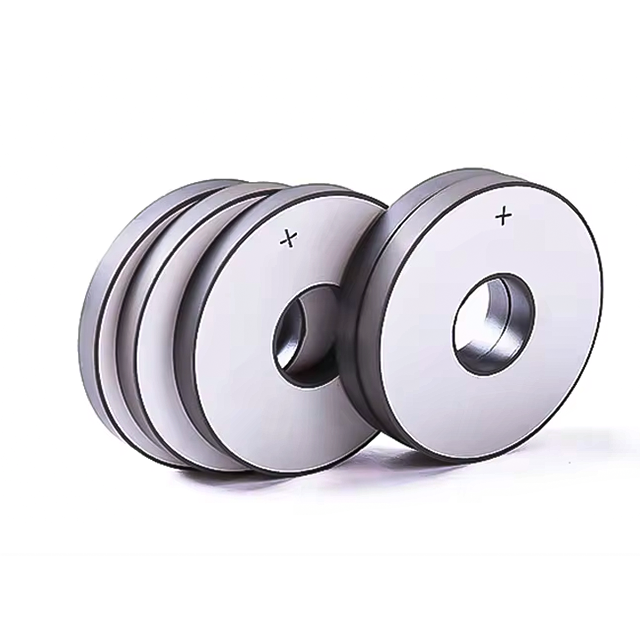

সীসা-মুক্ত পাইজোইলেকট্রিক সিরামিক পাইজো রিং হল একটি বেরিয়াম টাইটানেট অতিস্বনক রিং উপাদান যা অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যার জন্য যান্ত্রিক শক্তি এবং বৈদ্যুতিক শক্তির মধ্যে দক্ষ রূপান্তর প্রয়োজন। একটি কার্যকরী পাইজোইলেকট্রিক সিরামিক উপাদান হিসাবে, এটি নির্ভুল অ্যাকোস্টিক এবং ইলেকট্রনিক সিস্টেমের জন্য পাইজোইলেক্ট্রিক, ডাইলেক্ট্রিক এবং ইলাস্টিক বৈশিষ্ট্য সরবরাহ করে।
এই সীসা-মুক্ত পাইজো রিং উপাদানটি অতিস্বনক ট্রান্সডুসার, অ্যাকোস্টিক সেন্সর, পানির নিচের অ্যাকোস্টিক ডিভাইস, ইলেক্ট্রোঅ্যাকোস্টিক ট্রান্সডুসার, সিরামিক ফিল্টার, সিরামিক ট্রান্সফরমার, ফ্রিকোয়েন্সি ডিসক্রিমিনেটর, হাই-ভোল্টেজ জেনারেটর, ইনফ্রারেড ডিটেক্টর, সারফেস অ্যাকোস্টিক পিজোস্কোপ ডিভাইস এবং ইলেক্ট্রোজি অ্যাকোস্টিক ওয়েভ যন্ত্রের জন্য উপযুক্ত
বেরিয়াম টাইটানেট পাইজোইলেকট্রিক সিরামিক উপাদান থেকে তৈরি, রিং উপাদানটি বৈদ্যুতিক চার্জ তৈরি করে যখন যান্ত্রিক চাপ অভ্যন্তরীণ ইতিবাচক এবং নেতিবাচক চার্জ কেন্দ্রগুলির আপেক্ষিক স্থানচ্যুতি ঘটায়। এই পাইজোইলেক্ট্রিক প্রভাব উপাদানটিকে সেন্সিং, অ্যাকচুয়েশন, কম্পন এবং অতিস্বনক শক্তি রূপান্তর সমর্থন করতে সক্ষম করে।
সীসা-মুক্ত বেরিয়াম টাইটানেট সিরামিক উপাদান পরিবেশগতভাবে সচেতন পণ্য নকশা সমর্থন করে যখন শাব্দ এবং অতিস্বনক অ্যাপ্লিকেশনের জন্য স্থিতিশীল পিজোইলেকট্রিক কর্মক্ষমতা বজায় রাখে।
রিং-আকৃতির কাঠামো অতিস্বনক ট্রান্সডুসার সমাবেশ, কম্পন ডিভাইস, শাব্দ উপাদান এবং কাস্টম পাইজোইলেকট্রিক সিস্টেমের জন্য উপযুক্ত যার জন্য রেডিয়াল এবং বেধ ফ্রিকোয়েন্সি কর্মক্ষমতা প্রয়োজন।
একাধিক মাত্রা বিভিন্ন ফ্রিকোয়েন্সি, ক্যাপাসিট্যান্স, প্রতিবন্ধকতা এবং যান্ত্রিক মানের ফ্যাক্টর প্রয়োজনীয়তা পূরণের জন্য উপলব্ধ।
নিম্ন অস্তরক অপব্যবহার ফ্যাক্টর এবং স্থিতিশীল ইলেক্ট্রোমেকানিক্যাল কাপলিং সহগ দক্ষ সংকেত রূপান্তর এবং নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশন সমর্থন করে।
এই পাইজোইলেকট্রিক সিরামিক রিংটি অতিস্বনক ট্রান্সডুসার, পানির নিচের অ্যাকোস্টিক ট্রান্সডুসার, অ্যাকোস্টিক সেন্সর, ইলেক্ট্রোঅ্যাকোস্টিক ট্রান্সডুসার, আল্ট্রাসোনিক মোটর, সিরামিক ফিল্টার, সিরামিক ট্রান্সফরমার, ফ্রিকোয়েন্সি ডিসক্রিমিনেটর, হাই-ভোল্টেজ জেনারেটর, ইনফ্রারেড ওয়েভ ডিটেক্টর, ইলেক্ট্রোপটিক ডিভাইস, ইলেক্ট্রোপটিক ডিভাইসে ব্যবহার করা যেতে পারে। পাইজোইলেকট্রিক জাইরোস্কোপ।
এটি শিল্প সংবেদন, মেডিকেল ইমেজিং সরঞ্জাম, শাব্দ পরিমাপ সিস্টেম, অতিস্বনক পরিচ্ছন্নতা সিস্টেম, অতিস্বনক ওয়েল্ডিং সিস্টেম, নির্ভুল যন্ত্র এবং অন্যান্য ডিভাইসগুলির জন্য উপযুক্ত যার জন্য নির্ভরযোগ্য পাইজোইলেকট্রিক শক্তি রূপান্তর প্রয়োজন।
পাইজোইলেকট্রিক সিরামিকগুলি পাইজোইলেকট্রিক প্রভাবের মাধ্যমে কাজ করে। যখন উপাদানে যান্ত্রিক চাপ প্রয়োগ করা হয়, তখন অভ্যন্তরীণ চার্জ কেন্দ্রগুলি স্থানান্তরিত হয় এবং সিরামিকের পৃষ্ঠে আবদ্ধ চার্জ তৈরি করে। এটি পাইজো রিংকে যান্ত্রিক শক্তিকে বৈদ্যুতিক সংকেতে রূপান্তর করতে দেয়।
যখন একটি বৈদ্যুতিক সংকেত প্রয়োগ করা হয়, তখন পাইজোইলেকট্রিক সিরামিকও যান্ত্রিক কম্পন তৈরি করতে পারে। এই বিপরীত শক্তি রূপান্তর রিং উপাদানটিকে অতিস্বনক এবং শাব্দ সিস্টেমে সেন্সিং এবং অ্যাকচুয়েশন উভয়ের জন্য উপযুক্ত করে তোলে।
মাত্রা (মিমি) |
রেডিয়াল ফ্রিকোয়েন্সি (KHz) |
ক্যাপাসিট্যান্স (pF) |
ডাইলেকট্রিক ডিসিপেশন ফ্যাক্টর ট্যানδ (%) |
ইলেক্ট্রোমেকানিক্যাল কাপলিং সহগ (Kr) |
প্রতিবন্ধক Zr (Ω) |
পুরুত্ব ফ্রিকোয়েন্সি (KHz) |
যান্ত্রিক গুণমান ফ্যাক্টর (Qm) |
|---|---|---|---|---|---|---|---|
Φ25×Φ10×3 |
66.4 |
1240±12.5% |
≤0.3 |
≥0.46 |
≤15 |
683±5% |
800 |
Φ25×Φ10×4 |
66.4 |
930±12.5% |
≤0.3 |
≥0.46 |
≤15 |
512±5% |
800 |
Φ40×Φ12×5 |
45.9 |
2070±12.5% |
≤0.3 |
≥0.46 |
≤15 |
410±5% |
800 |
Φ40×Φ15×5 |
42.2 |
1960±12.5% |
≤0.3 |
≥0.46 |
≤15 |
323±5% |
500 |
Φ40×Φ20×5 |
37.9 |
1700±12.5% |
≤0.3 |
≥0.47 |
≤15 |
410±5% |
800 |
Φ50×Φ20×6 |
33.2 |
2490±12.5% |
≤0.3 |
≥0.46 |
≤15 |
341±5% |
500 |
Φ50×Φ17×6.5 |
34.8 |
2430±12.5% |
≤0.3 |
≥0.46 |
≤15 |
315±5% |
800 |
Φ50×Φ23×6 |
31.2 |
2340±12.5% |
≤0.3 |
≥0.47 |
≤15 |
341±5% |
800 |
Φ50×Φ27×6 |
29.3 |
2100±12.5% |
≤0.3 |
≥0.47 |
≤15 |
341±5% |
800 |
Φ60×Φ30×10 |
31.25.3 |
1922±12.5% |
≤0.3 |
≥0.47 |
≤18 |
205±5% |
800 |
একটি পাইজোইলেকট্রিক সিরামিক রিং নির্বাচন করার সময়, প্রধান কারণগুলি বিবেচনা করা উচিত বাইরের ব্যাস, ভিতরের ব্যাস, বেধ, রেডিয়াল ফ্রিকোয়েন্সি, বেধের ফ্রিকোয়েন্সি, ক্যাপাসিট্যান্স, প্রতিবন্ধকতা এবং যান্ত্রিক গুণমান ফ্যাক্টর৷ এই পরামিতিগুলি কম্পন মোড, আউটপুট দক্ষতা, অনুরণন আচরণ এবং চূড়ান্ত ট্রান্সডুসার ডিজাইনের সাথে সামঞ্জস্যকে প্রভাবিত করে।
অতিস্বনক ট্রান্সডুসার উন্নয়নের জন্য, একটি নিম্ন প্রতিবন্ধকতা মান শক্তি স্থানান্তর উন্নত করতে সাহায্য করতে পারে, যখন উপযুক্ত যান্ত্রিক গুণমান ফ্যাক্টর স্থিতিশীল অনুরণন কর্মক্ষমতা সমর্থন করে। চূড়ান্ত নির্বাচন অপারেটিং ফ্রিকোয়েন্সি, বৈদ্যুতিক ড্রাইভ সার্কিট, যান্ত্রিক কাঠামো এবং অ্যাপ্লিকেশনের শাব্দ লোডের সাথে মিলিত হওয়া উচিত।
একটি সীসা-মুক্ত পাইজোইলেকট্রিক সিরামিক রিং হল একটি রিং-আকৃতির সিরামিক উপাদান যা সীসা-ভিত্তিক PZT উপাদান ব্যবহার না করেই পাইজোইলেক্ট্রিক প্রভাবের মাধ্যমে যান্ত্রিক শক্তি এবং বৈদ্যুতিক শক্তিকে রূপান্তর করে। এই পণ্যটি অ্যাকোস্টিক, সেন্সিং এবং অতিস্বনক অ্যাপ্লিকেশনের জন্য বেরিয়াম টাইটানেট সিরামিক উপাদান ব্যবহার করে।
এটি সাধারণত অতিস্বনক ট্রান্সডুসার, অ্যাকোস্টিক সেন্সর, পানির নিচের অ্যাকোস্টিক ডিভাইস, অতিস্বনক মোটর, সিরামিক ফিল্টার, সিরামিক ট্রান্সফরমার, ফ্রিকোয়েন্সি ডিসক্রিমিনেটর এবং অন্যান্য পাইজোইলেকট্রিক ডিভাইসে ব্যবহৃত হয়।
প্রয়োজনীয় অনুরণন ফ্রিকোয়েন্সি, ক্যাপাসিট্যান্স, প্রতিবন্ধকতা, যান্ত্রিক কাঠামো এবং আপনার অ্যাপ্লিকেশনের আউটপুট কর্মক্ষমতা অনুযায়ী আকার চয়ন করুন। বড় বা মোটা রিং সাধারণত বিভিন্ন রেডিয়াল এবং বেধ ফ্রিকোয়েন্সি বৈশিষ্ট্য প্রদান করে।
হ্যাঁ, পাইজোইলেকট্রিক সিরামিক রিংগুলি সাধারণত মাত্রা, ফ্রিকোয়েন্সি, ক্যাপাসিট্যান্স, ইলেক্ট্রোড ডিজাইন এবং প্রয়োগের প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে। নিশ্চিতকরণের জন্য আপনার লক্ষ্য স্পেসিফিকেশন সহ প্রস্তুতকারকের সাথে যোগাযোগ করুন।
রেডিয়াল ফ্রিকোয়েন্সি রিংয়ের ব্যাসের দিক বরাবর কম্পন মোডকে বোঝায়, যখন পুরুত্বের ফ্রিকোয়েন্সি পুরুত্বের দিক দিয়ে কম্পনকে বোঝায়। অতিস্বনক এবং শাব্দ ট্রান্সডুসার সিস্টেম ডিজাইন করার সময় উভয় মানই গুরুত্বপূর্ণ।
