Tuotteen kuvaus

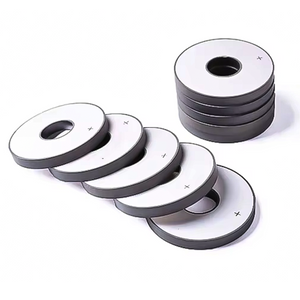

Lyijytön pietsosähköinen keramiikka Piezo Ring on bariumtitanaatti ultraäänirengaselementti, joka on suunniteltu sovelluksiin, jotka vaativat tehokasta muuntamista mekaanisen energian ja sähköenergian välillä. Toimivana pietsosähköisenä keraamisena komponenttina se tarjoaa pietsosähköisiä, dielektrisiä ja elastisia ominaisuuksia tarkkoihin akustisiin ja elektronisiin järjestelmiin.
Tämä lyijytön pietsorengaselementti soveltuu ultraäänimuuntimet , akustisille antureille, vedenalaisille akustisille laitteille, sähköakustisille muuntimille, keraamisille suodattimille, keraamisille muuntajille, taajuuden erottimille, suurjännitegeneraattoreille, infrapunailmaisimille, pinta-akustisille laitteille, sähköoptisille laitteille ja pietsosähköisille gyroskooppisovelluksille.
Bariumtitanaattipietsosähköisestä keraamisesta materiaalista valmistettu rengaselementti synnyttää sähkövarauksen, kun mekaaninen rasitus aiheuttaa sisäisten positiivisten ja negatiivisten varauskeskusten suhteellista siirtymistä. Tämä pietsosähköinen vaikutus mahdollistaa sen, että komponentti tukee tunnistusta, toimintaa, tärinää ja ultraäänienergian muuntamista.
Lyijytön bariumtitanaattikeraaminen materiaali tukee ympäristötietoista tuotesuunnittelua säilyttäen samalla vakaan pietsosähköisen suorituskyvyn akustisissa ja ultraäänisovelluksissa.
Renkaan muotoinen rakenne soveltuu ultraäänimuunnin kokoonpanoihin, tärinälaitteisiin, akustisiin komponentteihin ja mukautettuihin pietsosähköisiin järjestelmiin, jotka edellyttävät radiaalista ja paksuustaajuutta.
Saatavilla on useita mittoja erilaisten taajuus-, kapasitanssi-, impedanssi- ja mekaanisten laatutekijöiden vaatimusten täyttämiseksi.
Alhainen dielektrinen häviökerroin ja vakaa sähkömekaaninen kytkentäkerroin tukevat tehokasta signaalin muuntamista ja luotettavaa pitkäaikaista toimintaa.
Tätä pietsosähköistä keraamista rengasta voidaan käyttää ultraäänimuuntimet , vedenalaisissa akustisissa muuntimissa, akustisissa antureissa, sähköakustisissa muuntimissa, ultraäänimoottoreissa, keraamisissa suodattimissa, keraamisissa muuntajissa, taajuuden erottimissa, suurjännitegeneraattoreissa, infrapuna-ilmaisimissa, pinta-akustisissa aalto-laitteissa, sähkö-akustisissa laitteissa ja sähkö-akustisissa laitteissa.
Se soveltuu teollisiin antureihin, lääketieteellisiin kuvantamislaitteisiin, akustisiin mittausjärjestelmiin, ultraäänipuhdistusjärjestelmiin, ultraäänihitsausjärjestelmiin, tarkkuusinstrumentteihin ja muihin laitteisiin, jotka vaativat luotettavaa pietsosähköistä energian muuntamista.
Pietsosähköinen keramiikka toimii pietsosähköisen vaikutuksen kautta. Kun materiaaliin kohdistetaan mekaanista rasitusta, sisäiset varauskeskukset siirtyvät ja synnyttävät sidotut varaukset keramiikan pinnoille. Tämä mahdollistaa pietsorenkaan muuntaa mekaanisen energian sähköisiksi signaaleiksi.
Sähköistä signaalia käytettäessä pietsosähköinen keramiikka voi myös tuottaa mekaanista tärinää. Tämä käännettävä energiamuunnos tekee rengaselementistä soveltuvan sekä tunnistus- että aktivointikäyttöön ultraääni- ja akustisissa järjestelmissä.
Mitta ( mm ) |
Säteittäinen taajuus ( KHz ) |
kapasitanssi ( pF ) |
Dielektrinen dissipaatiokerroin tanδ (%) |
Sähkömekaaninen kytkentäkerroin (Kr) |
Impedanssi Zr (Ω) |
Paksuustaajuus ( KHz ) |
Mekaaninen laatukerroin (Qm) |
|---|---|---|---|---|---|---|---|
Φ25×Φ10×3 |
66.4 |
1240±12,5 % |
≤0,3 |
≥0,46 |
≤15 |
683±5 % |
800 |
Φ25 × Φ10 × 4 |
66.4 |
930±12,5 % |
≤0,3 |
≥0,46 |
≤15 |
512±5 % |
800 |
Φ40 × Φ12 × 5 |
45.9 |
2070±12,5 % |
≤0,3 |
≥0,46 |
≤15 |
410±5 % |
800 |
Φ40 × Φ15 × 5 |
42.2 |
1960±12,5 % |
≤0,3 |
≥0,46 |
≤15 |
323±5 % |
500 |
Φ40 × Φ20 × 5 |
37.9 |
1700±12,5 % |
≤0,3 |
≥0,47 |
≤15 |
410±5 % |
800 |
Φ50 × Φ20 × 6 |
33.2 |
2490±12,5 % |
≤0,3 |
≥0,46 |
≤15 |
341±5 % |
500 |
Φ50 × Φ17 × 6,5 |
34.8 |
2430±12,5 % |
≤0,3 |
≥0,46 |
≤15 |
315±5 % |
800 |
Φ50 × Φ23 × 6 |
31.2 |
2340±12,5 % |
≤0,3 |
≥0,47 |
≤15 |
341±5 % |
800 |
Φ50 × Φ27 × 6 |
29.3 |
2100±12,5 % |
≤0,3 |
≥0,47 |
≤15 |
341±5 % |
800 |
Φ60 × Φ30 × 10 |
31.25.3 |
1922±12,5 % |
≤0,3 |
≥0,47 |
≤18 |
205±5 % |
800 |
Pietsosähköistä keraamista rengasta valittaessa tärkeimmät huomioon otettavat tekijät ovat ulkohalkaisija, sisähalkaisija, paksuus, säteittäinen taajuus, paksuustaajuus, kapasitanssi, impedanssi ja mekaaninen laatutekijä. Nämä parametrit vaikuttavat värähtelytilaan, ulostulotehokkuuteen, resonanssikäyttäytymiseen ja yhteensopivuuteen lopullisen anturin rakenteen kanssa.
ultraäänimuunnin kehityksessä pienempi impedanssiarvo voi auttaa parantamaan energiansiirtoa, kun taas sopiva mekaaninen laatutekijä tukee vakaata resonanssisuorituskykyä. Lopullisen valinnan tulee vastata käyttötaajuutta, sähköistä käyttöpiiriä, mekaanista rakennetta ja sovelluksen akustista kuormitusta.
Lyijytön pietsosähköinen keraaminen rengas on renkaan muotoinen keraaminen komponentti, joka muuntaa mekaanista energiaa ja sähköenergiaa pietsosähköisen vaikutuksen kautta käyttämättä lyijypohjaista PZT-materiaalia. Tämä tuote käyttää bariumtitanaattikeraamista materiaalia akustisiin, tunnistus- ja ultraäänisovelluksiin.
Sitä käytetään yhdessä mm vain ultraäänimuuntimet , akustisissa antureissa, vedenalaisissa akustisissa laitteissa, ultraäänimoottoreissa, keraamisissa suodattimissa, keraamisissa muuntajissa, taajuuserottimissa ja muissa pietsosähköisissä laitteissa.
Valitse koko sovelluksesi vaaditun resonanssitaajuuden, kapasitanssin, impedanssin, mekaanisen rakenteen ja lähtösuorituskyvyn mukaan. Suuremmat tai paksummat renkaat tarjoavat yleensä erilaisia säteittäisiä ja paksuustaajuusominaisuuksia.
Kyllä, pietsosähköiset keraamiset renkaat voidaan yleensä räätälöidä mitan, taajuuden, kapasitanssin, elektrodisuunnittelun ja sovellusvaatimusten mukaan. Ota yhteyttä valmistajaan ja kerro kohdetietosi vahvistusta varten.
Säteittäinen taajuus viittaa värähtelytilaan renkaan halkaisijan suunnassa, kun taas paksuustaajuus viittaa värähtelyyn paksuussuunnassa. Molemmat arvot ovat tärkeitä ultraääni- ja akustisia anturijärjestelmiä suunniteltaessa.
