MRS1115H025R6T
f0HZ ~20KHz
6±20% Ω /2.0KHz/2.45Vrms
1W (1cc बॉक्स में)
1cc बॉक्स में 2KHz पर 93±3 dB SPL /2.45Vrms/10cm
विनिर्देश
MRS1115H025R6T 15mm पोर्टेबल इंटरनल स्पीकर एक कॉम्पैक्ट मोबाइल फोन स्पीकर है जो स्मार्टफोन, पोर्टेबल इलेक्ट्रॉनिक्स, संचार उपकरणों, ऑडियो मॉड्यूल, हैंडहेल्ड टर्मिनल और अन्य सीमित स्थान वाले उत्पादों के लिए डिज़ाइन किया गया है, जिन्हें एक छोटे से बाड़े में स्पष्ट ध्वनि आउटपुट की आवश्यकता होती है।
11×15×2.5t आयाम, 6±20%Ω रेटेड प्रतिबाधा, 1W रेटेड इनपुट पावर और 1cc बॉक्स में 93±3dB SPL प्रदर्शन के साथ, यह आंतरिक स्पीकर कॉम्पैक्ट उपभोक्ता इलेक्ट्रॉनिक्स और OEM मोबाइल डिवाइस अनुप्रयोगों के लिए एक व्यावहारिक ध्वनिक समाधान प्रदान करता है।
स्पीकर को स्थिर ध्वनि पुनरुत्पादन, कम वजन और लघु ध्वनिक संरचनाओं में आसान एकीकरण के लिए डिज़ाइन किया गया है। यह उन अनुप्रयोगों के लिए उपयुक्त है जहां कॉम्पैक्ट आकार, विश्वसनीय आवाज आउटपुट और लगातार विद्युत-ध्वनिक प्रदर्शन की आवश्यकता होती है।
कॉम्पैक्ट 11×15×2.5t आकार मोबाइल फोन, पोर्टेबल डिवाइस और एम्बेडेड ऑडियो उत्पाद डिज़ाइन का समर्थन करता है।
1W रेटेड इनपुट पावर और 1.2W अधिकतम इनपुट पावर कॉम्पैक्ट स्पीकर कैविटी में स्पष्ट ऑडियो आउटपुट का समर्थन करता है।
6±20%Ω रेटेड प्रतिबाधा पोर्टेबल इलेक्ट्रॉनिक्स में उपयोग किए जाने वाले सामान्य छोटे ऑडियो एम्पलीफायर सर्किट के लिए उपयुक्त है।
1cc बॉक्स में 2KHz पर 93±3dB SPL कॉम्पैक्ट आंतरिक स्पीकर अनुप्रयोगों के लिए मजबूत ध्वनि आउटपुट प्रदान करता है।
f0Hz से 20KHz फ़्रीक्वेंसी रेंज आवाज, अधिसूचना ध्वनि और सामान्य पोर्टेबल ऑडियो आउटपुट का समर्थन करती है।
हल्का 1.5 ग्राम डिज़ाइन उत्पाद के कुल वजन को कम करने में मदद करता है और स्लिम डिवाइस असेंबली का समर्थन करता है।
| पैरामीटर | विशिष्टता |
|---|---|
| नमूना | MRS1115H025R6T |
| आयाम | 11×15×2.5t |
| रेटेड इनपुट पावर | 1cc बॉक्स में 1W |
| अधिकतम इनपुट पावर | 1cc बॉक्स में 1.2W |
| रेटेड प्रतिबाधा | 6±20%Ω / 2.0KHz / 2.45Vrms |
| क्वायल प्रतिरोध | 5±20%Ω |
| अनुनाद आवृत्ति (f0) | 1.0Vrms/10 सेमी पर मुक्त हवा में 650±20% हर्ट्ज; 2.45Vrms/10cm पर 1cc बॉक्स में परीक्षण करते समय 950±20%Hz |
| ध्वनि दबाव स्तर | 1cc बॉक्स में 2KHz पर 93±3dB SPL / 2.45Vrms / 10cm |
| आवृति सीमा | f0Hz ~ 20KHz |
| टोटल हार्मोनिक डिस्टोर्शन | ≤1KHz पर 10%, 1cc बॉक्स में 2.45Vrms/10cm |
| फ्लक्स घनत्व | 0.4T |
| विचारों में भिन्नता | जब + या लाल रंग से चिह्नित वॉइस कॉइल टर्मिनल पर एक सकारात्मक डीसी करंट लगाया जाता है, तो डायाफ्राम आगे बढ़ेगा। |
| ऑपरेशन टेस्ट | 1cc बॉक्स में साइन वेव और प्रोग्राम सोर्स 1W पर सामान्य होना चाहिए। |
| भनभनाहट, खड़खड़ाहट, आदि। | 1cc बॉक्स में परीक्षण करते समय, 200Hz-2KHz आवृत्ति रेंज के भीतर श्रव्य शोर, भनभनाहट और खड़खड़ाहट से मुक्त होना चाहिए, इनपुट स्तर 2.45Vrms तक होना चाहिए। |
| वज़न | 1.5 ग्रा |
| उपस्थिति | सामान्य संचालन के लिए हानिकारक बाधाएं, क्षति, दरारें, जंग, विकृतियां या इसी तरह के दोष नहीं होने चाहिए। |
| भंडारण तापमान | -40℃ से +85℃ |
| ऑपरेशन तापमान | -20℃ से +70℃ |
यह 15 मिमी आंतरिक स्पीकर मोबाइल फोन, स्मार्ट डिवाइस, हैंडहेल्ड टर्मिनल, पोर्टेबल स्पीकर, संचार उत्पाद, इंटरकॉम डिवाइस, टैबलेट, पहनने योग्य इलेक्ट्रॉनिक्स, चिकित्सा उपकरण, औद्योगिक हैंडहेल्ड उपकरण और कॉम्पैक्ट उपभोक्ता इलेक्ट्रॉनिक्स के लिए उपयुक्त है।
इसका उपयोग ओईएम और ओडीएम ऑडियो परियोजनाओं में भी किया जा सकता है जहां स्थिर एसपीएल, कॉम्पैक्ट मोटाई और विश्वसनीय ध्वनिक प्रदर्शन के साथ एक छोटे आंतरिक स्पीकर की आवश्यकता होती है।
आंतरिक स्पीकर वॉयस कॉइल और चुंबकीय सर्किट के माध्यम से विद्युत ऑडियो संकेतों को यांत्रिक कंपन में परिवर्तित करता है। कंपन डायाफ्राम को हवा स्थानांतरित करने और ध्वनि आउटपुट उत्पन्न करने के लिए प्रेरित करता है।
उचित ध्वनिक गुहा में स्थापित होने पर, जैसे कि 1 सीसी बॉक्स, स्पीकर पोर्टेबल इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त नियंत्रित ध्वनि दबाव स्तर, अनुनाद व्यवहार और आवृत्ति प्रतिक्रिया प्रदान कर सकता है।
सर्वोत्तम प्रदर्शन के लिए, स्पीकर को उपयुक्त ऑडियो एम्पलीफायर, ध्वनिक गुहा, सीलिंग संरचना और ध्वनि आउटलेट डिज़ाइन से मेल खाना चाहिए। अंतिम संलग्नक को डिज़ाइन करते समय 1cc परीक्षण बॉक्स डेटा को संदर्भ के रूप में उपयोग किया जा सकता है।
असेंबली के दौरान यांत्रिक तनाव, धूल, विदेशी वस्तुओं और अवरुद्ध ध्वनि आउटलेट से बचें। डायाफ्राम को दबाया या विकृत नहीं किया जाना चाहिए, क्योंकि इससे एसपीएल, विरूपण, भनभनाहट, खड़खड़ाहट और दीर्घकालिक विश्वसनीयता प्रभावित हो सकती है।
बड़े पैमाने पर उत्पादन से पहले, वास्तविक उत्पाद संरचना में प्रतिबाधा, रेटेड पावर, एसपीएल लक्ष्य, अनुनाद आवृत्ति, गुहा मात्रा, टर्मिनल ध्रुवीयता, ऑपरेटिंग तापमान और अंतिम ध्वनिक प्रदर्शन की पुष्टि करें।
MRS1115H025R6T कॉम्पैक्ट 11×15×2.5t आयाम, 1W रेटेड पावर, 6Ω प्रतिबाधा, 93±3dB SPL और हल्के 1.5g डिज़ाइन को जोड़ती है। यह मोबाइल फोन और कॉम्पैक्ट पोर्टेबल इलेक्ट्रॉनिक्स के लिए एक व्यावहारिक आंतरिक स्पीकर समाधान प्रदान करता है।
इसकी स्थिर ध्वनिक विशिष्टताएं और परिभाषित परीक्षण स्थितियां इंजीनियरों के लिए प्रदर्शन का मूल्यांकन करना, बाड़े को डिजाइन करना और स्पीकर को छोटे इलेक्ट्रॉनिक उपकरणों में एकीकृत करना आसान बनाती हैं।
इस आंतरिक स्पीकर का उपयोग मोबाइल फोन, हैंडहेल्ड डिवाइस, पोर्टेबल इलेक्ट्रॉनिक्स, संचार उत्पाद, स्मार्ट डिवाइस, पहनने योग्य डिवाइस और अन्य कॉम्पैक्ट ऑडियो आउटपुट अनुप्रयोगों के लिए किया जाता है।
निर्दिष्ट ध्वनि दबाव स्तर 2.45Vrms और 10cm पर 93±3dB SPL है, जिसे 1cc बॉक्स में 2KHz पर मापा जाता है।
1cc बॉक्स में रेटेड इनपुट पावर 1W है, और 1cc बॉक्स में अधिकतम इनपुट पावर 1.2W है।
अंतिम बाड़े को उपयुक्त गुहा मात्रा, सीलिंग, ध्वनि आउटलेट क्षेत्र और यांत्रिक सुरक्षा प्रदान करनी चाहिए। चूंकि विनिर्देश 1 सीसी बॉक्स में परीक्षण का संदर्भ देता है, इसलिए अंतिम उत्पाद संरचना में ध्वनिक प्रदर्शन को सत्यापित किया जाना चाहिए।
ध्वनि की गुणवत्ता एम्पलीफायर आउटपुट, बाड़े की मात्रा, सीलिंग, ध्वनि छेद डिजाइन, डायाफ्राम सुरक्षा, बढ़ते दबाव, अनुनाद आवृत्ति, विरूपण और अंतिम उत्पाद आवास संरचना से प्रभावित हो सकती है।
जब + या लाल रंग से चिह्नित टर्मिनल पर सकारात्मक डीसी करंट लगाया जाता है, तो डायाफ्राम को आगे बढ़ना चाहिए। सही ध्रुवता अंतिम ऑडियो डिज़ाइन में चरण स्थिरता सुनिश्चित करने में मदद करती है।

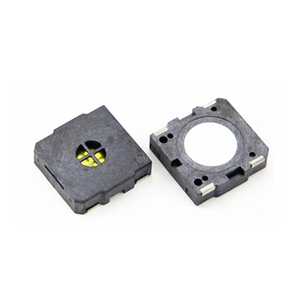

दिखावट चित्रण
