MSPT10A32W90V10
10.0*3.2mm
3200±500HZ
10Vp-p
≥80dB@10cm
5mA 이하
1~30Vp-p
사양

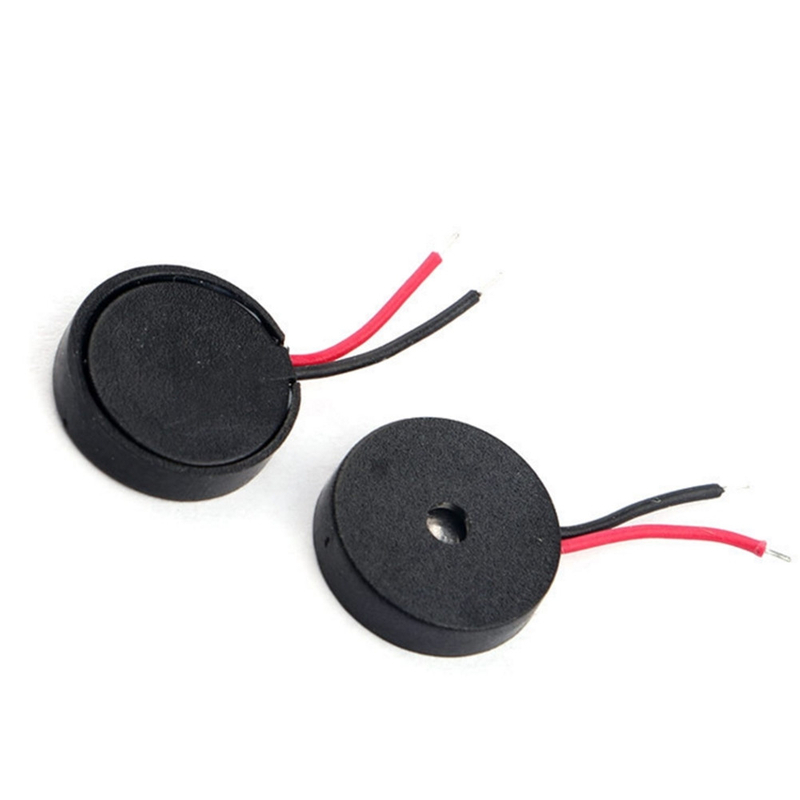

리드가 있는 MSPT10A32W90V10 10mm×3mm 피에조 변환기는 전화 벨소리 장치, 소형 경보 장치, 전자 알림, 통신 장비 및 소형 음향 알림 시스템용으로 설계되었습니다. 10.0×3.2mm의 컴팩트한 사이즈, 낮은 전류 소모, 3200±500Hz 공진 주파수를 통해 공간이 제한된 전자 제품에 실용적인 사운드 컴포넌트를 제공합니다.
이 피에조 변환기는 10cm에서 최소 80dB의 사운드 출력을 제공하고 10Vp-p의 정격 전압을 지원합니다. 1~30Vp-p의 작동 전압 범위를 통해 다양한 벨소리, 신호음 및 경고음 요구 사항에 맞게 유연한 회로 설계가 가능합니다.
리드선 설계는 핀 장착보다 직접 배선이 선호되는 전화 벨소리 회로 및 소형 전자 조립품에 편리하게 설치할 수 있도록 지원합니다.
10.0×3.2mm의 컴팩트한 사이즈로 소형 전화 벨소리, 호출기, 휴대용 전자기기를 수용할 수 있습니다.
10cm에서 최소 80dB 사운드 출력은 소형 경보 시스템에 대한 명확한 음향 표시를 제공합니다.
10Vp-p 정격 전압과 1~30Vp-p 작동 전압 범위는 유연한 회로 통합을 지원합니다.
3200±500Hz 공진 주파수는 선명하고 인식 가능한 벨소리 톤을 생성합니다.
최대 5mA 전류 소비는 저전력 전자 설계를 지원하는 데 도움이 됩니다.
리드선 연결을 사용하면 전화 벨소리 장치 및 맞춤형 버저 어셈블리를 쉽게 설치할 수 있습니다.
| 매개변수 | 사양 |
|---|---|
| 유형 | MSPT10A32W90V10 |
| 차원 | 10.0×3.2mm |
| 10cm에서 최소 사운드 출력 | 80dB |
| 정격전압 | 10Vp-p |
| 작동 전압 | 1~30Vp-p |
| 공진주파수 | 3200±500Hz |
| 최대 전류 소비 | 5mA |
| 1,000Hz에서의 정전용량 | 11000±30%pF |
| 작동 온도 | -20℃ ~ +60℃ |
| 보관 온도 | -30℃ ~ +70℃ |
| 무게 | 1g |
이 10mm 피에조 변환기는 전화 벨소리, 전자 버저, 소형 호출기, 통신 장비, 경고 장치, 경보 회로, 휴대용 전자 제품, 소형 가전 제품 및 내장형 소리 알림 시스템에 적합합니다.
또한 리드선이 있는 소형 피에조 사운드 구성 요소, 낮은 전류 소비 및 안정적인 링거 주파수가 필요한 OEM 및 ODM 프로젝트에도 적합합니다.
압전 변환기는 압전 세라믹 소자를 사용하여 전기 신호를 기계적 진동으로 변환합니다. 공진 주파수 근처에서 구동되면 세라믹 요소가 진동하여 가청 소리를 생성합니다.
이 구성 요소는 변환기로 설계되었기 때문에 최종 사운드 패턴은 외부 구동 회로에 따라 달라집니다. 엔지니어는 주파수, 파형 및 펄스 패턴을 조정하여 전화 벨소리, 경고음 또는 알림 신호음을 생성할 수 있습니다.
최고의 음향 성능을 위해서는 변환기를 3200±500Hz 공진 주파수 근처로 구동하고 전압을 지정된 1~30Vp-p 작동 범위 내로 유지하십시오.
사운드 출력은 드라이브 전압, 파형, 듀티 사이클, 인클로저 구조, 장착 방법, 사운드 콘센트 설계 및 측정 거리에 따라 달라질 수 있습니다.
양산 전 최종 제품 설계 시 필요한 음향 출력, 사용 전압, 공진 주파수, 리드 길이, 설치 공간, 전류 제한, 온도 범위를 확인하세요.
MSPT10A32W90V10은 소형 크기, 리드선 연결, 80dB 사운드 출력, 10Vp-p 정격 전압 및 낮은 5mA 전류 소비를 결합합니다. 전화 벨소리 및 소형 전자 경보 제품을 위한 실용적인 음향 부품입니다.
10.0×3.2mm의 작은 구조 덕분에 엔지니어는 유연한 회로 구동 사운드 제어를 유지하면서 제한된 PCB 또는 하우징 공간에 청각 알림을 통합할 수 있습니다.
전화 벨소리, 소형 부저, 호출기, 경보 회로, 통신 장치, 소형 가전 제품 및 전자 음향 알림 시스템에 사용됩니다.
지정된 최소 사운드 출력은 10cm에서 80dB이므로 소형 벨소리 및 경고 애플리케이션에 적합합니다.
3200±500Hz 공진 주파수 근처의 외부 신호로 구동합니다. 작동 전압은 1~30Vp-p 범위 내에서 유지되어야 합니다.
정격 전압은 10Vp-p이고, 지정된 작동 전압 범위는 1~30Vp-p입니다.
사운드 출력은 구동 전압, 공진 주파수 매칭, 파형, 듀티 사이클, 장착 방법, 인클로저 설계, 사운드 배출구 구조 및 측정 거리에 따라 영향을 받을 수 있습니다.
리드선 설계를 사용하면 직접 핀 장착보다 유연한 배선이 선호되는 전화 벨소리 회로, 소형 장치 및 맞춤형 조립품에 쉽게 설치할 수 있습니다.
외관도
