Mechanismus zvuku aktivního bzučení

Struktura piezoelektrické membrány

Piezoelektrický zvukový prvek musí mít piezoelektrickou membránu. Tato struktura se široce používá v aktivním bzučáku, piezo aktivním bzučáku, bzučáku SEM.

Jedná se o jednoduchou strukturu, ve které se piezoelektrická keramika drží mosazi nebo kovové desky slitiny niklu.

Mechanismus produkce zvuku pro piezo membrány

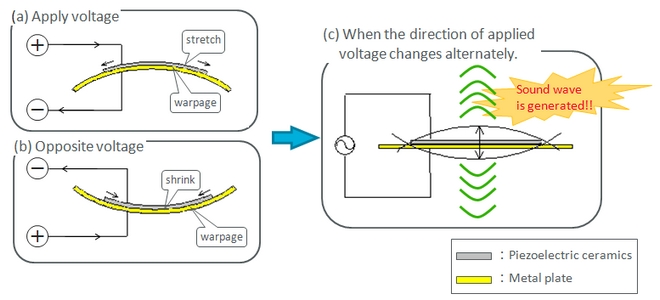

Když je napětí napětí na piezoelektrickou keramiku, rozprostírá se v rovině. Když je napětí napětí na piezoelektrickou membránu, protože kovová deska není natažena, je ohnutá, jak je znázorněno v (a). Když se zvrátí polarita aplikovaného napětí, piezoelektrická keramická zmenšuje se a kovová deska je ohnutá směrem k opačné straně, jak je uvedeno v (b).

Když se směr aplikovaného napětí střídá, stavy (a) a (b) se opakují a jak je znázorněno v (c), zvukové vlny se generují ve vzduchu.

Piezoelektrický systém lze konstruovat pro téměř jakoukoli aplikaci, pro kterou lze použít jakýkoli jiný druh elektromechanického převodníku. Pokud je kombinován s normálním elektrodynamickým reproduktorem, může být vytvořen do úplného zvukového systému. Tyto druhy zařízení jsou známé jako akční pohony na zásobníku a jsou zaměstnány v řadě speciálních aplikací
