MSPS33A29W70V10
32,5 * 23,1 mm
2900±500Hz
25/10Vdc mA (maks)
≥100dB@10cm
≤25mA
5 ~ 25VDC
Spesifikasi
MANORSHI MSPS33A29W70V10 minangka buzzer piezo aktif kanthi output dhuwur sing dirancang kanggo peringatan swara, indikasi status peralatan lan aplikasi kabar kesalahan. Makaryakke ing sawetara voltase 5-25VDC sudhut lan mrodhuksi nada tandha 2.9kHz kuwat kanggo peralatan industri, sistem kontrol elektronik lan piranti weker.
Kanthi voltase dirating 10VDC, output swara minimal 100dB lan awak kompak 32,5 × 23,1mm, buzzer piezo DC iki menehi sinyal akustik sing cetha tanpa mbutuhake sirkuit osilator eksternal sing kapisah. Timbal kabel sing dipasang ngidini instalasi fleksibel ing panel kontrol, mesin, enclosures lan rakitan elektronik liyane.
Model MSPS33A29W70V10 cocok kanggo insinyur OEM, produsen peralatan industri lan pangembang produk elektronik sing nggoleki buzzer weker piezoelektrik sing banter, kompak lan gampang digabung.
Output swara minimal 100dB kanggo bebaya swara lan sinyal weker peralatan.
Wide 5-25VDC sawetara voltase operasi kanggo integrasi menyang sistem kontrol DC beda.
10VDC dirating voltase kanggo operasi stabil ing kahanan test tartamtu.
Frekuensi resonansi 2900±500Hz ngasilake nada peringatan sing khas lan bisa dingerteni.
Desain buzzer piezo aktif ndhukung operasi DC langsung tanpa generator frekuensi kapisah.
Maksimum dirating saiki 25mA mbantu matesi konsumsi daya ing sirkuit weker elektronik.
Sambungan timbal kabel nyedhiyakake keluwesan instalasi ing mesin lan panel kontrol.
Kisaran suhu operasi saka -20 ° C nganti + 65 ° C kanggo aplikasi industri lan elektronik umum.
Struktur kompak 32.5 × 23.1mm nyederhanakake integrasi ing ngendi papan instalasi diwatesi.
| Parameter | Spesifikasi |
| Model / Tipe | MSPS33A29W70V10 |
| Jinis produk | Buzzer piezo aktif |
| ukuran | 32,5 × 23,1 mm |
| Output Swara minimal ing 30cm | 100dB |
| Tegangan Rated | 10VDC |
| Tegangan operasi | 5-25VDC |
| Maksimum Rated Saiki | 25mA |
| Frekuensi resonansi | 2900±500Hz |
| Suhu operasi | -20°C nganti +65°C |
| Suhu panyimpenan | -40°C nganti +85°C |
| Bobot | 20 g |
| Sambungan Listrik | Kawat ndadékaké |
Deleng lembar data produk resmi sadurunge ngrampungake desain sirkuit, bukaan panel, pengaturan kabel utawa proses persetujuan produksi.
Unduh MSPS33A29W70V10 PDF Lembar Data
Buzzer piezo aktif ngemot sirkuit sing dibutuhake kanggo ngasilake nada operasi. Nalika voltase DC bener ditrapake, sirkuit internal excites unsur piezoelektrik lan ngowahi input electrical menyang sinyal weker swara.
Desain iki nyuda kabutuhan sirkuit osilasi eksternal, nggawe buzzer luwih gampang digabungake tinimbang transduser piezo pasif. Insinyur bisa ngontrol weker kanthi ngoper sumber DC liwat transistor, relay, output controller utawa piranti ngoper liyane sing cocog.
Frekuensi operasi 2900±500Hz cocok kanggo fungsi bebaya lan notifikasi ing ngendi nada kudu tetep katon ing gangguan peralatan normal. Banter sing nyata bisa beda-beda miturut voltase sing ditrapake, orientasi instalasi, struktur enclosure, reresik port swara lan jarak pangukuran.
Buzzer piezo banter MSPS33A29W70V10 bisa dianggep kanggo macem-macem bebaya sing bisa dirungokake lan aplikasi sinyal elektronik, kalebu:
Weker kesalahan mesin industri lan kabar status operasi.
Kabinet listrik, panel kontrol lan peralatan otomatis.
Piranti weker keamanan lan peralatan kontrol akses.
Timer, counter, piranti ngawasi lan instrumen elektronik.
Pangisi daya baterei, sumber daya lan peralatan manajemen daya.
Perkakas omah lan peralatan elektronik komersial.
Peralatan parkir lan sistem peringatan sing gegandhengan karo kendaraan.
Peralatan medis utawa laboratorium sing mbutuhake tandha status swara, miturut syarat persetujuan produk sing ditrapake.
Produk elektronik OEM sing mbutuhake piranti peringatan swara kompak 5-25VDC.
Konfirmasi manawa sumber DC sing kasedhiya tetep ing kisaran operasi 5-25VDC sing ditemtokake ing kondisi operasi normal, wiwitan, ngisi daya lan fault. Tegangan sing dirating yaiku 10VDC, dene sawetara operasi sing luwih akeh nyedhiyakake keluwesan kanggo platform elektronik sing beda.
Mirsani polaritas kabel positif lan negatif sajrone perakitan. Proteksi polaritas mbalikke kudu dianggep yen kabel sing salah bisa. Sirkuit kontrol uga kudu bisa nangani arus buzzer lan variasi wiwitan.
Nalika buzzer dikontrol dening mikrokontroler, pengontrol logika sing bisa diprogram utawa output digital saiki, gunakake transistor, MOSFET, IC driver utawa relay sing cocog tinimbang nyambungake buzzer menyang output sing ora bisa nyedhiyakake arus sing dibutuhake.
Sistem final kudu dites ing voltase sumber nyata lan nang pager produk rampung. Tekanan swara sing diukur ing lingkungan tes mbukak bisa uga beda karo tingkat swara sing dirasa sawise buzzer dipasang ing mburi panel, gril utawa omah protèktif.
Tansah bukaan emisi swara saka kabel, busa, label lan tembok pager.
Aja nutup utawa ngalangi stopkontak akustik kajaba pager kasebut wis divalidasi kanthi akustik.
Gunakake gambar produk kanggo konfirmasi bukaan panel, reresik awak lan dimensi soyo tambah.
Ngindhari stres mekanik sing gedhe banget ing omah buzzer lan titik sambungan kabel-timbal.
Rute kabel buzzer adoh saka sudhut cetha, obah komponen lan sumber panas banget.
Tes bebaya sing bisa dirungokake marang swara mesin sing nyata lan ing jarak operator sing dikarepake.
Konfirmasi yen posisi pemasangan sing dipilih ora ngidini banyu, lenga, bledug utawa rereged liyane mlebu kajaba perakitan lengkap wis dirancang lan disetujoni kanggo lingkungan kasebut.
Model iki nggabungake output akustik sing kuwat, sawetara input DC sing amba lan format instalasi sing kompak. Utamane migunani nalika desain OEM kudu ndhukung konfigurasi pasokan sing beda-beda tanpa ngganti komponen peringatan sing bisa dirungokake kanggo saben platform voltase.
Desain operasi aktif uga nyederhanakake elektronik sing dibutuhake kanggo ngasilake nada weker. Dibandhingake karo transduser piezo pasif externally mimpin, buzzer aktif bisa nyuda karya sirkuit-pembangunan nalika swara bebaya tetep cukup.
Kanggo aplikasi sing mbutuhake melodi sing bisa diprogram, frekuensi variabel, urutan pulsa khusus utawa pola swara sing digawe piranti lunak, buzzer piezo pasif utawa solusi sounder sing disesuaikan bisa uga luwih cocog.
Sadurunge nyetujoni MSPS33A29W70V10 kanggo produksi, konfirmasi syarat engineering ing ngisor iki:
Kasedhiya voltase input DC lan toleransi voltase.
Tingkat tekanan swara sing dibutuhake lan jarak pangukuran.
Frekuensi tandha lan jinis nada sing dikarepake.
konsumsi saiki maksimum allowable.
Kondisi suhu operasi lan panyimpenan.
Papan instalasi, bukaan panel lan kekandelan enclosure.
dawa kabel, konektor lan syarat polaritas.
Keperluan perlindungan lingkungan lan perlindungan lingkungan.
Persyaratan sertifikasi peraturan, industri lan produk pungkasan.
MANORSHI nyedhiyakake buzzer piezo aktif, transduser piezo pasif, buzzer SMD lan komponen akustik liyane kanggo aplikasi elektronik lan industri. Para panuku bisa mbandhingake model iki karo produk tambahan ing sawetara produk buzzer piezo lan kategori aktif piezo buzzer.
Nalika njaluk kutipan, nyedhiyakake jumlah sing dibutuhake, voltase operasi, output swara, jinis nada, syarat kabel utawa konektor, cara instalasi lan aplikasi target. Informasi proyek lengkap mbantu supplier verifikasi apa model standar MSPS33A29W70V10 cocok utawa apa konfigurasi buzzer liyane kudu dianggep.
MSPS33A29W70V10 minangka buzzer piezo aktif. Iki dirancang kanggo ngasilake nada tandha swara nalika voltase DC sing bener ditrapake, tanpa mbutuhake sinyal osilasi eksternal sing kapisah.
Range voltase operasi sing ditemtokake yaiku 5-25VDC, lan voltase dirating yaiku 10VDC. Insinyur kudu verifikasi voltase sumber sing kasedhiya ing kahanan operasi normal lan sementara.
Tabel spesifikasi nampilake output swara minimal 100dB ing 30cm. Kinerja swara nyata ing prodhuk rampung bisa beda-beda miturut voltase sumber, desain enclosure, posisi soyo tambah, reresik port swara lan gangguan lingkungan.
Frekuensi resonansi sing ditemtokake yaiku 2900±500Hz. Rentang frekuensi iki nggawe nada peringatan elektronik sing cocog kanggo weker, kabar mesin lan indikator panel kontrol.
Minangka buzzer aktif, iku bisa operate saka sumber daya DC cocok ing sawetara voltase tartamtu. Sirkuit kudu mirsani polaritas lan nyedhiyakake arus sing cukup. Transistor, MOSFET, relay utawa driver IC bisa uga dibutuhake nalika buzzer dikontrol dening output digital sing sithik.
ya wis. Mikrokontroler utawa PLC bisa ngoper buzzer liwat tahap driver sing dirating kanthi tepat. Output kontrol ngirim ora daya buzzer langsung kajaba voltase lan ratings saiki cukup.
Bisa dianggep minangka weker kesalahan peralatan, indikator status mesin, lemari listrik lan sistem kontrol industri. Kesesuaian pungkasan gumantung saka tingkat swara sing dibutuhake, kahanan lingkungan, desain pemasangan lan standar peralatan sing ditrapake.
Kisaran suhu operasi sing ditemtokake yaiku -20 ° C nganti + 65 ° C. Kisaran suhu panyimpenan yaiku -40 ° C nganti + 85 ° C.
Buzzer aktif biasane ngasilake nada tandha prasetel nalika pasokan DC sing bener ditrapake. Para panuku sing mbutuhake pola swara sing terus-terusan, intermiten, pulsa utawa khusus kudu ngonfirmasi prilaku nada ing lembar data utawa sampel sadurunge produksi massal.
Nyedhiyani nomer model MSPS33A29W70V10, jumlah dibutuhake, aplikasi target, voltase sumber, kabel utawa konektor syarat lan jadwal pangiriman samesthine. Kanggo proyek peralatan anyar, kalebu gambar instalasi lan syarat akustik yen kasedhiya.

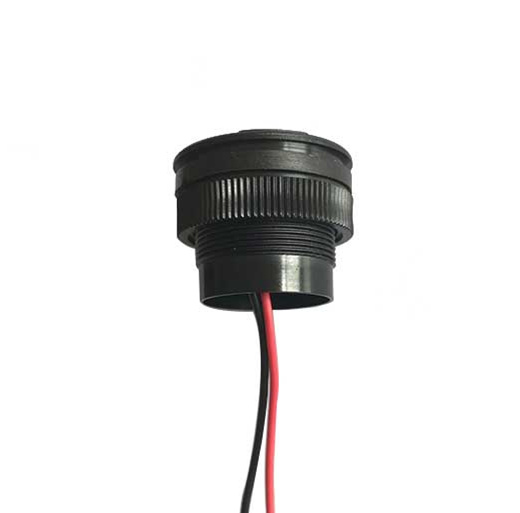

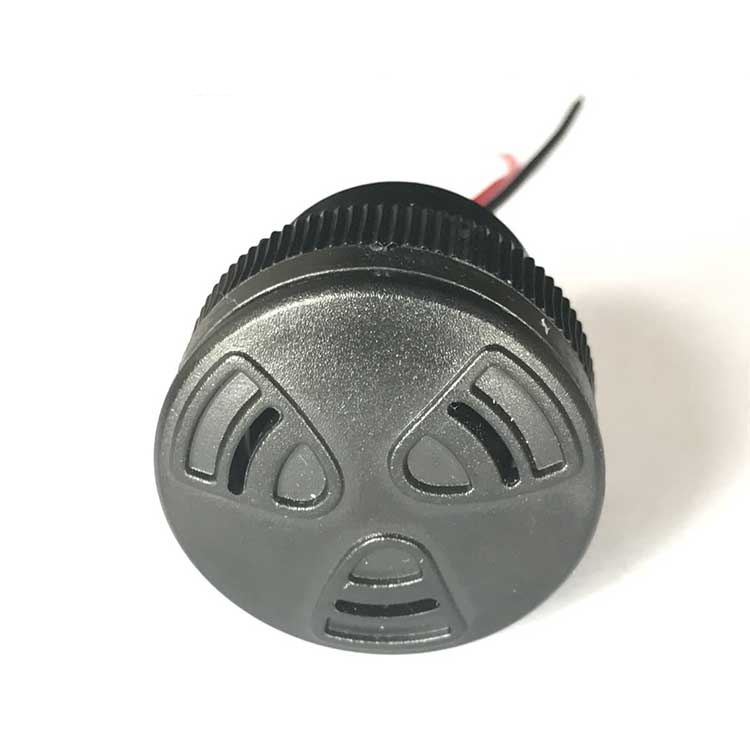

Gambar Penampilan
