MSPS33A29W70V10
32.5*23.1mm
2900±500Hz
25/10VdcmA(최대)
≥100dB@10cm
25mA 이하
5~25VDC
사양
MANORSHI MSPS33A29W70V10은 가청 경고, 장비 상태 표시 및 오류 알림 애플리케이션용으로 설계된 고출력 활성 피에조 부저입니다. 이 제품은 넓은 5~25VDC 전압 범위에서 작동하며 산업용 장비, 전자 제어 시스템 및 경보 장치를 위한 강력한 2.9kHz 경고음을 생성합니다.
정격 전압 10VDC, 최소 100dB 사운드 출력, 32.5 x 23.1mm의 컴팩트한 본체를 갖춘 이 DC 피에조 버저는 별도의 외부 발진기 회로가 필요 없이 선명한 음향 신호를 제공합니다. 부착된 와이어 리드를 사용하면 제어 패널, 기계, 인클로저 및 기타 전자 어셈블리 내부에 유연하게 설치할 수 있습니다.
모델 MSPS33A29W70V10은 크고 콤팩트하며 통합하기 쉬운 압전 경보 버저를 찾는 OEM 엔지니어, 산업 장비 제조업체 및 전자 제품 개발자에게 적합합니다.
명확한 가청 경고 및 장비 경보 신호를 위한 최소 100dB 사운드 출력.
다양한 DC 제어 시스템에 통합할 수 있는 넓은 5~25VDC 작동 전압 범위.
지정된 테스트 조건에서 안정적인 작동을 위한 10VDC 정격 전압.
2900±500Hz 공진 주파수는 독특하고 인식 가능한 경고음을 생성합니다.
Active Piezo Buzzer 설계로 별도의 주파수 발생기 없이 직접 DC 동작을 지원합니다.
25mA의 최대 정격 전류는 전자 경보 회로의 전력 소비를 제한하는 데 도움이 됩니다.
와이어 리드 연결은 기계 및 제어 패널 내부에 설치 유연성을 제공합니다.
일반 산업 및 전자 응용 분야의 작동 온도 범위는 -20°C ~ +65°C입니다.
콤팩트한 32.5 × 23.1mm 구조로 설치 공간이 제한된 곳에서 통합을 단순화합니다.
| 매개변수 | 사양 |
| 모델 / 유형 | MSPS33A29W70V10 |
| 제품 유형 | 액티브 피에조 버저 |
| 치수 | 32.5×23.1mm |
| 30cm에서 최소 사운드 출력 | 100dB |
| 정격전압 | 10VDC |
| 작동 전압 | 5-25VDC |
| 최대 정격 전류 | 25mA |
| 공진주파수 | 2900±500Hz |
| 작동 온도 | -20°C ~ +65°C |
| 보관 온도 | -40°C ~ +85°C |
| 무게 | 20g |
| 전기 연결 | 와이어 리드 |
회로 설계, 패널 개방, 배선 배열 또는 생산 승인 프로세스를 완료하기 전에 공식 제품 데이터시트를 검토하십시오.
MSPS33A29W70V10 PDF 데이터시트 다운로드
활성 피에조 버저에는 작동 신호음을 생성하는 데 필요한 회로가 포함되어 있습니다. 올바른 DC 전압이 적용되면 내부 회로가 압전 소자를 자극하고 전기 입력을 가청 경보 신호로 변환합니다.
이 설계는 외부 발진 회로의 필요성을 줄여 많은 수동 압전 변환기보다 버저를 더 쉽게 통합할 수 있게 해줍니다. 엔지니어는 트랜지스터, 계전기, 컨트롤러 출력 또는 기타 적절한 스위칭 장치를 통해 DC 공급을 전환하여 경보를 제어할 수 있습니다.
2900±500Hz 작동 주파수는 일반적인 장비 소음에 대해 톤이 눈에 띄게 유지되어야 하는 경고 및 알림 기능에 적합합니다. 실제 인지되는 음량은 적용 전압, 설치 방향, 인클로저 구조, 사운드 포트 간극 및 측정 거리에 따라 달라질 수 있습니다.
MSPS33A29W70V10 시끄러운 압전 부저는 다음을 포함하여 광범위한 청각 경고 및 전자 신호 애플리케이션에 사용할 수 있습니다.
산업 기계 결함 경보 및 작동 상태 알림.
전기 캐비닛, 제어 패널 및 자동화 장비.
보안 경보 장치 및 출입 통제 장비.
타이머, 카운터, 모니터링 장치 및 전자 기기.
배터리 충전기, 전원 공급 장치 및 전원 관리 장비.
가전제품 및 상업용 전자 장비.
주차 장비 및 차량 관련 경고 시스템.
해당 제품 승인 요구 사항에 따라 소리 상태 경고가 필요한 의료 또는 실험실 장비.
소형 5-25VDC 청각 경고 장치가 필요한 OEM 전자 제품.
정상 작동, 시동, 충전 및 오류 조건에서 사용 가능한 DC 공급 장치가 지정된 5-25VDC 작동 범위 내에 유지되는지 확인하십시오. 정격 전압은 10VDC이며, 더 넓은 작동 범위는 다양한 전자 플랫폼에 유연성을 제공합니다.
조립하는 동안 양극 및 음극 와이어 극성을 관찰하십시오. 잘못된 배선이 가능한 경우 역극성 보호를 고려해야 합니다. 제어 회로는 또한 버저 전류와 시동 변화를 처리할 수 있어야 합니다.
버저가 마이크로 컨트롤러, 프로그래밍 가능 로직 컨트롤러 또는 저전류 디지털 출력으로 제어되는 경우 필요한 전류를 공급할 수 없는 출력에 버저를 직접 연결하는 대신 적절한 정격의 트랜지스터, MOSFET, 드라이버 IC 또는 릴레이를 사용하십시오.
최종 시스템은 실제 공급 전압과 완제품 인클로저 내부에서 테스트되어야 합니다. 개방형 테스트 환경에서 측정된 음압은 버저를 패널, 그릴 또는 보호 하우징 뒤에 설치한 후 감지되는 음량과 다를 수 있습니다.
소음 방출구에 전선, 폼, 라벨, 외함 벽이 없도록 하십시오.
인클로저가 음향학적으로 검증되지 않은 경우 음향 콘센트를 밀봉하거나 막지 마십시오.
제품 도면을 사용하여 패널 개구부, 본체 간격 및 장착 치수를 확인하십시오.
버저 하우징과 와이어 리드 연결 지점에 과도한 기계적 응력이 가해지지 않도록 하십시오.
부저 배선을 날카로운 모서리, 움직이는 구성 요소 및 과도한 열원에서 멀리 배치하십시오.
실제 기계 소음에 대해 예상되는 운전자 거리에서 청각적 경고를 테스트합니다.
전체 어셈블리가 해당 환경에 맞게 설계 및 승인되지 않은 경우 선택한 장착 위치에 물, 기름, 먼지 또는 기타 오염 물질이 유입되지 않는지 확인하십시오.
이 모델은 강력한 음향 출력, 넓은 DC 입력 범위 및 컴팩트한 설치 형식을 결합합니다. 이는 OEM 설계가 모든 전압 플랫폼에 대한 경고음 구성 요소를 교체하지 않고 다양한 공급 구성을 지원해야 하는 경우 특히 유용합니다.
능동 작동 설계는 또한 경보음을 생성하는 데 필요한 전자 장치를 단순화합니다. 외부 구동 패시브 피에조 트랜스듀서에 비해 액티브 버저는 고정된 경고음이 충분할 때 회로 개발 작업을 줄일 수 있습니다.
프로그래밍 가능한 멜로디, 가변 주파수, 특수 펄스 시퀀스 또는 소프트웨어 생성 사운드 패턴이 필요한 애플리케이션의 경우 패시브 피에조 버저 또는 맞춤형 음향기 솔루션이 더 적합할 수 있습니다.
MSPS33A29W70V10의 생산을 승인하기 전에 다음 엔지니어링 요구 사항을 확인하십시오.
사용 가능한 DC 입력 전압 및 전압 허용 오차.
필요한 음압 레벨 및 측정 거리.
원하는 알림 빈도 및 신호음 유형입니다.
최대 허용 전류 소비.
작동 및 보관 온도 조건.
설치 공간, 패널 개구부 및 인클로저 두께.
와이어 길이, 커넥터 및 극성 요구 사항.
환경 노출 및 인클로저 보호 요구 사항.
규제, 산업 및 최종 제품 인증 요구 사항.
MANORSHI는 전자 및 산업용 애플리케이션을 위한 능동형 피에조 버저, 패시브 압전 변환기, SMD 버저 및 기타 음향 부품을 공급합니다. 구매자는 이 모델을 다음의 추가 제품과 비교할 수 있습니다. 피에조 버저 제품군 및 활성 피에조 부저 카테고리.
견적요청시 필요한 수량, 사용전압, 음향 출력, 음색 종류, 전선 또는 커넥터 요구 사항, 설치 방법 및 대상 응용 프로그램을 알려주십시오. 전체 프로젝트 정보는 공급업체가 표준 MSPS33A29W70V10 모델이 적합한지 또는 다른 버저 구성을 고려해야 하는지 여부를 확인하는 데 도움이 됩니다.
MSPS33A29W70V10은 능동형 피에조 부저입니다. 별도의 외부 발진 신호 없이 올바른 DC 전압이 인가되면 경고음이 발생하도록 설계되었습니다.
지정된 작동 전압 범위는 5-25VDC이고 정격 전압은 10VDC입니다. 엔지니어는 정상 작동 조건과 과도 작동 조건 모두에서 사용 가능한 공급 전압을 확인해야 합니다.
사양표에는 30cm에서 최소 사운드 출력이 100dB로 나와 있습니다. 완제품의 실제 사운드 성능은 공급 전압, 인클로저 디자인, 장착 위치, 사운드 포트 간격 및 주변 소음에 따라 달라질 수 있습니다.
지정된 공진 주파수는 2900±500Hz입니다. 이 주파수 범위는 경보, 기계 알림 및 제어판 표시기에 적합한 눈에 띄는 전자 경고음을 생성합니다.
활성 버저로서 지정된 전압 범위 내에서 적합한 DC 전원으로 작동할 수 있습니다. 회로는 극성을 관찰하고 충분한 전류를 제공해야 합니다. 버저가 저전류 디지털 출력으로 제어되는 경우 트랜지스터, MOSFET, 릴레이 또는 드라이버 IC가 필요할 수 있습니다.
예. 마이크로컨트롤러나 PLC는 적절한 등급의 드라이버 단계를 통해 버저를 전환할 수 있습니다. 제어 출력은 전압 및 전류 정격이 충분하지 않은 경우 버저에 직접 전원을 공급해서는 안 됩니다.
장비 결함 경보, 기계 상태 표시기, 전기 캐비닛 및 산업 제어 시스템에 대해 고려할 수 있습니다. 최종 적합성은 필요한 소음 수준, 환경 조건, 장착 설계 및 해당 장비 표준에 따라 달라집니다.
지정된 작동 온도 범위는 -20°C ~ +65°C입니다. 보관 온도 범위는 -40°C ~ +85°C입니다.
활성 버저는 일반적으로 올바른 DC 전원이 공급되는 동안 미리 설정된 경고음을 생성합니다. 특정 연속, 간헐, 펄스 또는 맞춤형 사운드 패턴이 필요한 구매자는 대량 생산 전에 데이터시트나 샘플에서 톤 동작을 확인해야 합니다.
모델 번호 MSPS33A29W70V10, 필요한 수량, 대상 애플리케이션, 공급 전압, 전선 또는 커넥터 요구 사항 및 예상 배송 일정을 제공하십시오. 새로운 장비 프로젝트의 경우 가능한 경우 설치 도면 및 음향 요구 사항을 포함합니다.

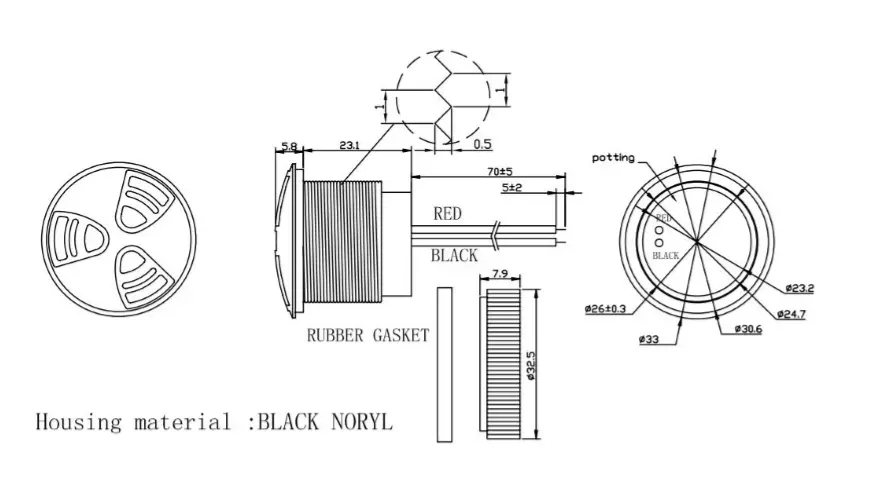

외관도
